Исполнительная документация на вентиляцию: что проверить в комплекте подрядчика

Как проверить монтажный комплект вентиляции: фактические трассы, оборудование, скрытые участки, согласованные изменения и связи между схемами.

Материал ООО «СМП»Обновлено 25 октября 2026

Содержание статьи

Начните с перечня систем и границ монтажа Фактическая схема должна быть пригодна для поиска Проверяйте согласование изменения, а не только его изображение Скрываемые участки требуют своевременной фиксации Маршрут проверки одной вентиляционной системы Документы на изделия и фактический объём Как связать монтажные документы с результатами наладки Что проверить при закрытии потолков Как передать информацию о заменённых элементах Как состыковать монтажный комплект с наладкой

Пример ситуации. Подрядчик передал исполнительную документацию на монтаж вентиляции, но схема повторяет первоначальный проект, хотя трасса на объекте изменена. Такой комплект не описывает фактический результат. Заказчику нужно проверить, совпадают ли документы с системой, которую предстоит обслуживать и передавать на наладку.

В этой статье основной предмет — монтаж: расположение, состав, идентификация и фиксация выполненных участков. Измерения расхода воздуха и проверка режимов подробно рассмотрены в материале о пусконаладке вентиляции. Монтажный комплект и наладочные результаты связаны, но отвечают на разные вопросы.

Начните с перечня систем и границ монтажа

Составьте список вентиляционных систем, входящих в договор. Для каждой обозначьте установку, обслуживаемые зоны и границы с другими исполнителями. Если подрядчик смонтировал только часть воздуховодов, комплект не должен представлять её как полностью готовую систему.

Проверьте единый принцип обозначений. Номер системы должен сохраняться на схеме, в спецификации, документах по участкам и маркировке оборудования. Если в ходе проекта нумерация изменилась, нужен понятный переход между прежними и новыми обозначениями.

В приказе Минстроя № 344/пр предусмотрены, в частности, рабочие чертежи с отметками о фактическом выполнении и согласованных изменениях, исполнительные схемы и документы проверок. Применимый состав устанавливают для конкретного объекта и работ. Название «исполнительная документация» само по себе не подтверждает полноту папки.

Фактическая схема должна быть пригодна для поиска

Выберите на объекте участок и попробуйте найти его в комплекте. Должны быть понятны направление трассы, сечения, положение оборудования и необходимые привязки. Если для понимания приходится звонить монтажнику, проверьте, каких данных не хватает на схеме.

Для зон над потолком и в шахтах особенно важна возможность установить положение скрытых элементов. Отметьте расположение обслуживаемых устройств и предусмотренных доступов. Изображение трассы без высотной привязки может оказаться недостаточным для последующих работ рядом с ней.

Не требуйте от исполнительной схемы лишней детализации, которая не относится к принятой задаче. Но она должна позволять идентифицировать смонтированный результат и существенные отличия от исходного решения. Точный состав сведений определяют по проекту и применимым правилам оформления.

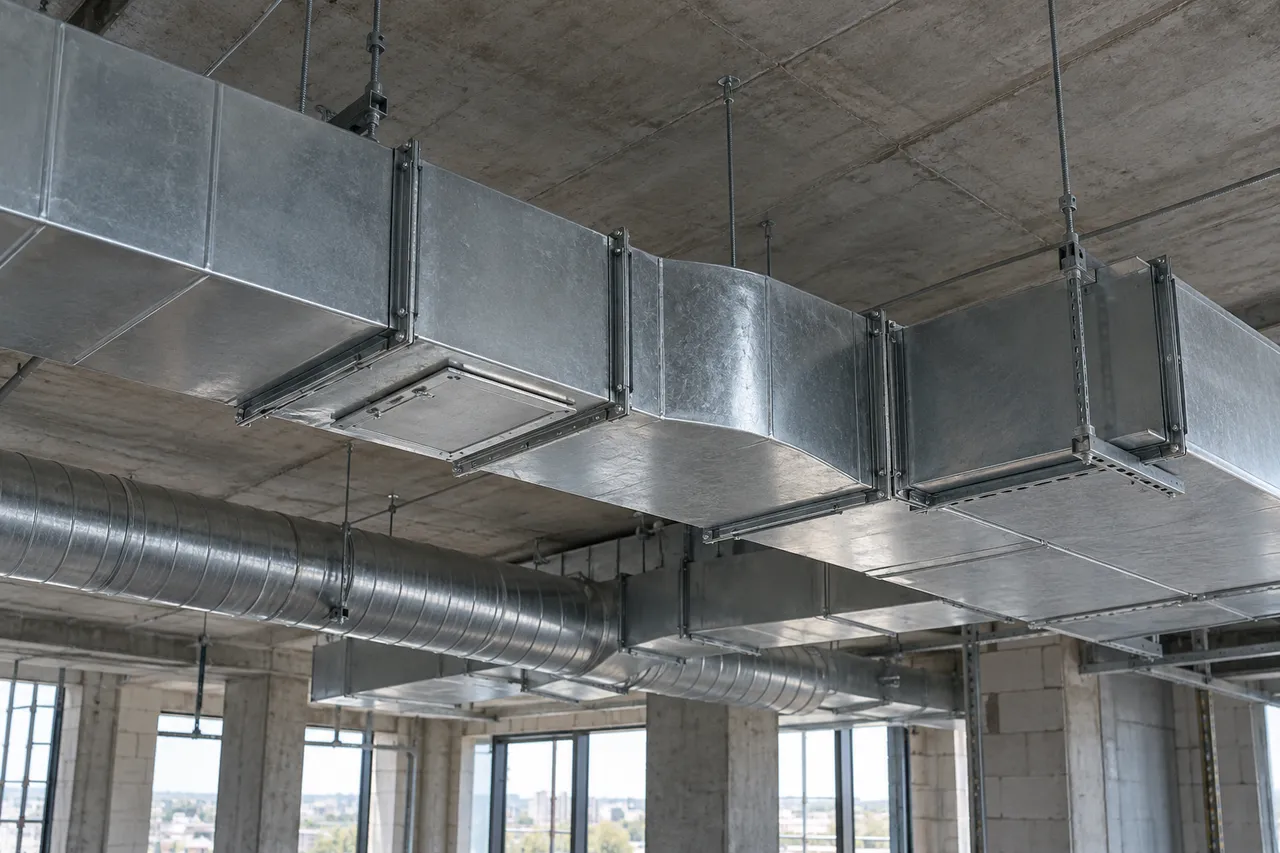

Разветвление вентиляционных каналов над помещением

Проверяйте согласование изменения, а не только его изображение

Фактическая трасса может отличаться от проектной по обоснованной причине. Вопрос не в самом наличии изменения, а в его принятии и отражении. Попросите показать основание: какое решение согласовано, кем и какие документы заменены.

Условная ситуация: воздуховод обходит строительную конструкцию. Новая геометрия затрагивает соседнюю систему и может потребовать технической проверки расчётного решения. Исполнительная схема фиксирует выполненное положение, но не заменяет согласование такого изменения. В комплекте должна сохраняться связь между решением и результатом.

Если оборудование заменено, сверьте его обозначение и документы. В спецификации, схеме и паспорте не должны оставаться несовместимые версии. Даже при внешне похожем изделии могут отличаться подключения и требования к обслуживанию.

Скрываемые участки требуют своевременной фиксации

В своде правил СП 73.13330.2016, пунктах 6.5.22–6.5.23 рассматривается освидетельствование скрываемых вентиляционных участков. Для вашего объекта определите соответствующие места до закрытия шахт, потолков и иных конструкций. Документы должны относиться к конкретной системе или этапу, который можно однозначно найти.

Крепления, изоляционные и иные предусмотренные проектом решения проверяют в применимом составе. Не подменяйте их подтверждение фотографией общего вида уже закрытого потолка. Снимок может быть полезным приложением, если показывает требуемый элемент и его место, но не создаёт автоматически достаточного доказательства.

Если скрытая часть не была зафиксирована вовремя, установите порядок проверки с ответственными специалистами. Недопустимо описывать непроведённый осмотр как состоявшийся. Решение о доступе и подтверждении фактического состояния должно учитывать реальную ситуацию.

Маршрут проверки одной вентиляционной системы

Участок маршрута	Что сопоставить	Какой вопрос снять
Установка	Маркировку, схему и документ изготовителя	То ли оборудование отражено в комплекте?
Основная трасса	Фактическое направление, сечения и привязки	Описывает ли схема выполненный монтаж?
Изменённое место	Исполнительный лист и основание изменения	Принято ли отступление в установленном порядке?
Скрытый участок	Местоположение и документы освидетельствования	К какой части системы относится подтверждение?
Обслуживаемое устройство	Обозначение и доступ на объекте	Можно ли найти и обслуживать элемент после отделки?
Граница с другим исполнителем	Точку передачи и состав работ	Не пропущено ли подключение или смежная операция?

Такой маршрут полезнее проверки папки только по названиям файлов. При этом он остаётся выборочной проверкой связности; технический контроль полного объёма выполняют по согласованной процедуре.

Документы на изделия и фактический объём

Для воздуховодов и оборудования сверяйте подтверждения с принятой спецификацией и поставками. Не расширяйте требование до случайного набора сертификатов: выясните, какие документы относятся к конкретной продукции и предусмотрены проектом, договором и применимыми правилами.

Если часть воздуховодов изготовлена по индивидуальным чертежам, полезно сохранить связь монтажной позиции с заказом. Это упрощает проверку количества и последующее изготовление замены. Порядок подготовки такого комплекта описан в статье о спецификации воздуховодов.

Не смешивайте выполненный объём с закупленным. Изделие могло поступить на площадку, но не войти в монтаж либо быть заменено. В передаваемом комплекте должна отражаться система в фактическом состоянии, а остатки поставки учитываются отдельно по принятому порядку.

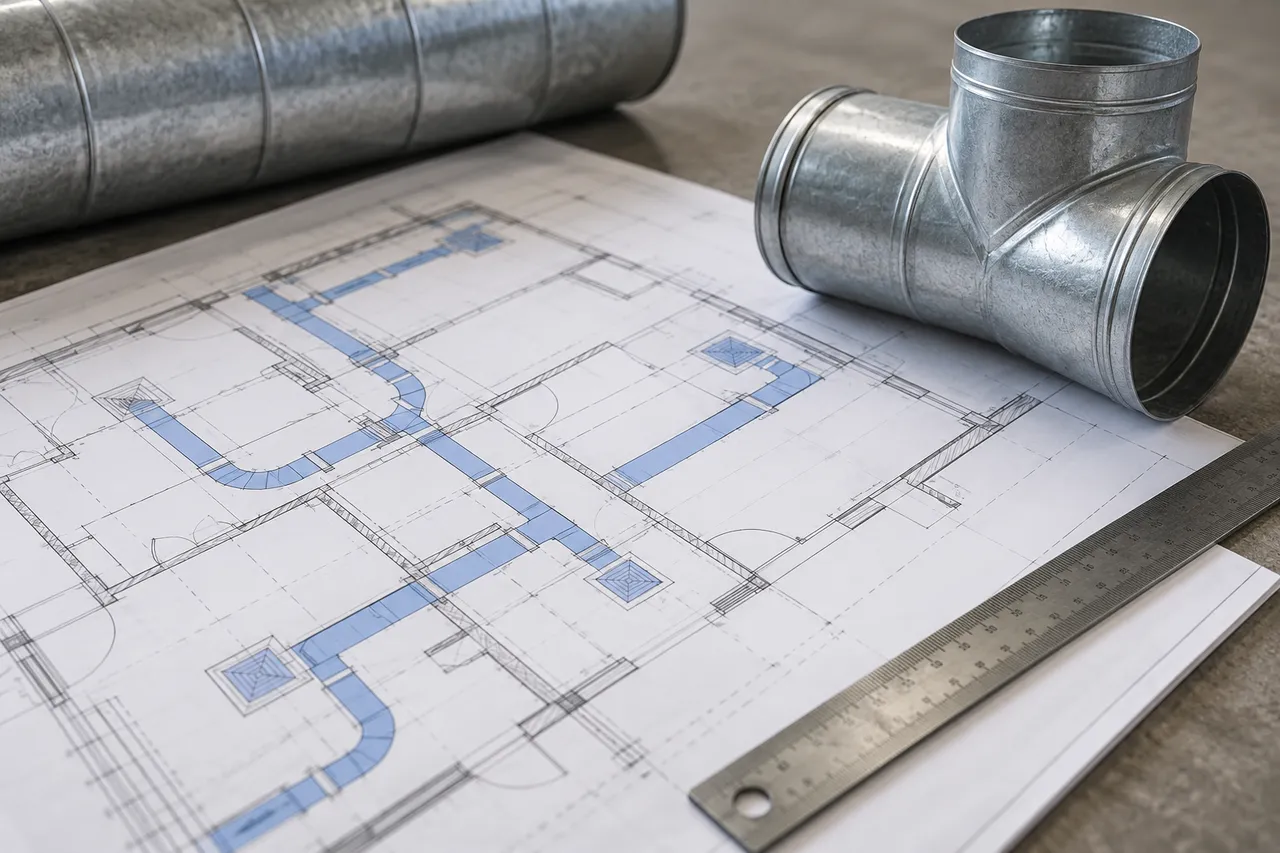

План вентиляционных трасс и металлический соединительный элемент

Как связать монтажные документы с результатами наладки

Монтажный комплект и отчёт по наладке описывают разные стороны одной системы. Первый помогает установить, что и где смонтировано, второй — какие параметры и реакции проверены. Для заказчика важно, чтобы обозначения установок, ветвей и устройств совпадали. Иначе результаты измерений трудно отнести к фактической схеме даже при наличии всех файлов.

Начните с одной установки и проследите её обозначение в спецификации, исполнительном плане и наладочном отчёте. Затем выберите несколько связанных ветвей. Если между монтажом и наладкой менялись трасса или оборудование, уточните, какая версия использовалась для испытаний. Протокол, оформленный раньше существенного изменения, требует оценки применимости к обновлённой системе.

Не объединяйте разные выводы в одну отметку «вентиляция принята». Готовность монтажа, завершённость документации и подтверждение рабочих режимов могут иметь разные даты и ограничения. Их раздельная фиксация помогает определить, что осталось выполнить, не обесценивая уже проверенный результат и не скрывая незавершённую часть.

Что проверить при закрытии потолков

До отделки сопоставьте доступные для осмотра участки с предусмотренными подтверждениями. Особое внимание уделите местам, где после зашивки будет трудно установить фактическое положение трасс и обслуживаемых элементов. Документы должны позволять связать скрываемую зону с планом, а не ограничиваться общим названием системы.

Согласуйте расположение эксплуатационных люков с архитектурой потолка. Люк на чертеже имеет смысл, если через него можно получить необходимый доступ к конкретному устройству. Достаточность доступа определяют по проекту и оборудованию. Проверка красивой раскладки потолка не заменяет такой оценки, а монтажник не должен менять её самостоятельно ради удобства.

Если в зоне остаются открытые замечания, определите их влияние на закрытие. Не каждое замечание требует остановки всей отделки, но решение должно относиться к конкретному участку. Сохраните связь между снятым ограничением и подтверждением повторной проверки, чтобы после завершения потолка не искать основание принятого решения по переписке.

Как передать информацию о заменённых элементах

Вентиляционные детали и оборудование иногда меняются при закупке или монтаже. Для каждой согласованной замены нужно понимать исходную позицию, фактически установленное исполнение и связанные обновления. Простая подмена названия в спецификации может оставить прежние размеры и подключения на других листах.

Проверьте также документы изготовителя. Если передан паспорт на исходную модель, эксплуатация получит неверные сведения об обслуживании, даже когда монтаж выполнен правильно. Сопоставление удобно делать по реестру установленного оборудования с привязкой к системе. Для серийных изделий используют доступную заводскую идентификацию в применимом объёме.

После завершения комплектования попросите открыть архив по конкретной задаче: найти установленную модель, её расположение и инструкцию. Если поиск требует знания истории закупки, структура передачи недостаточно ясна. Исполнительная документация на вентиляцию должна оставаться понятной после смены участников проекта, а не только тем, кто согласовывал каждую замену лично.

Как состыковать монтажный комплект с наладкой

Наладчик должен получить актуальную конфигурацию и понятный перечень готовых систем. Если обозначения в монтажной документации отличаются от тех, что используются в измерениях, заказчику будет трудно проверить итог. Поэтому согласуйте идентификаторы до начала испытаний.

Отделите паспорт установленного агрегата от документа, описывающего результаты проверки вентиляционной системы. Первый относится к изделию, второй — к системе и её состоянию. Ни один из них не заменяет фактическую монтажную схему.

До передачи эксплуатации проверьте читаемость файлов, комплектность листов и единый реестр. Список открытых вопросов должен показывать конкретное ограничение, а не общую пометку «документы в работе». По каждому недостающему подтверждению определяют способ и порядок завершения.

Для согласования монтажа вентиляции со СМП направьте перечень систем и требования к передаваемому комплекту. Если монтаж и наладку выполняют разные участники, обозначьте границы и порядок обмена документацией до начала работ.
