Воздуховоды на заказ: как подготовить чертежи и спецификацию для изготовления

Содержание статьи

Уточните назначение каждого передаваемого файлаДайте каждой позиции устойчивое обозначениеЧто должна содержать строка заказаСверьте чертёж с монтажной ситуациейОтделите изделие от полного монтажного комплектаУправление изменениями до и после запускаКомплектация партии под монтажКак разбить крупный заказ на монтажные партииЧто делать, если чертёж изменился после заказаКак организовать проверку полученной партииКогда комплект готов к изготовлению

Пример ситуации. Изготовитель получил проект вентиляции, а монтажник ожидал партию деталей, сразу готовых к сборке. Между этими результатами есть промежуточная задача: определить изготовляемые позиции, их размеры, соединения и количество. Изготовление воздуховодов на заказ начинается с однозначного комплекта, а не с одного файла общего плана.

Заказчику нужно установить, кто превращает проект в производственную спецификацию, кто проверяет размеры и какая версия запускается в работу. Это особенно существенно для существующего здания и партий с похожими деталями. Ниже — порядок подготовки заказа и обработки изменений без подмены проектирования изготовлением.

Уточните назначение каждого передаваемого файла

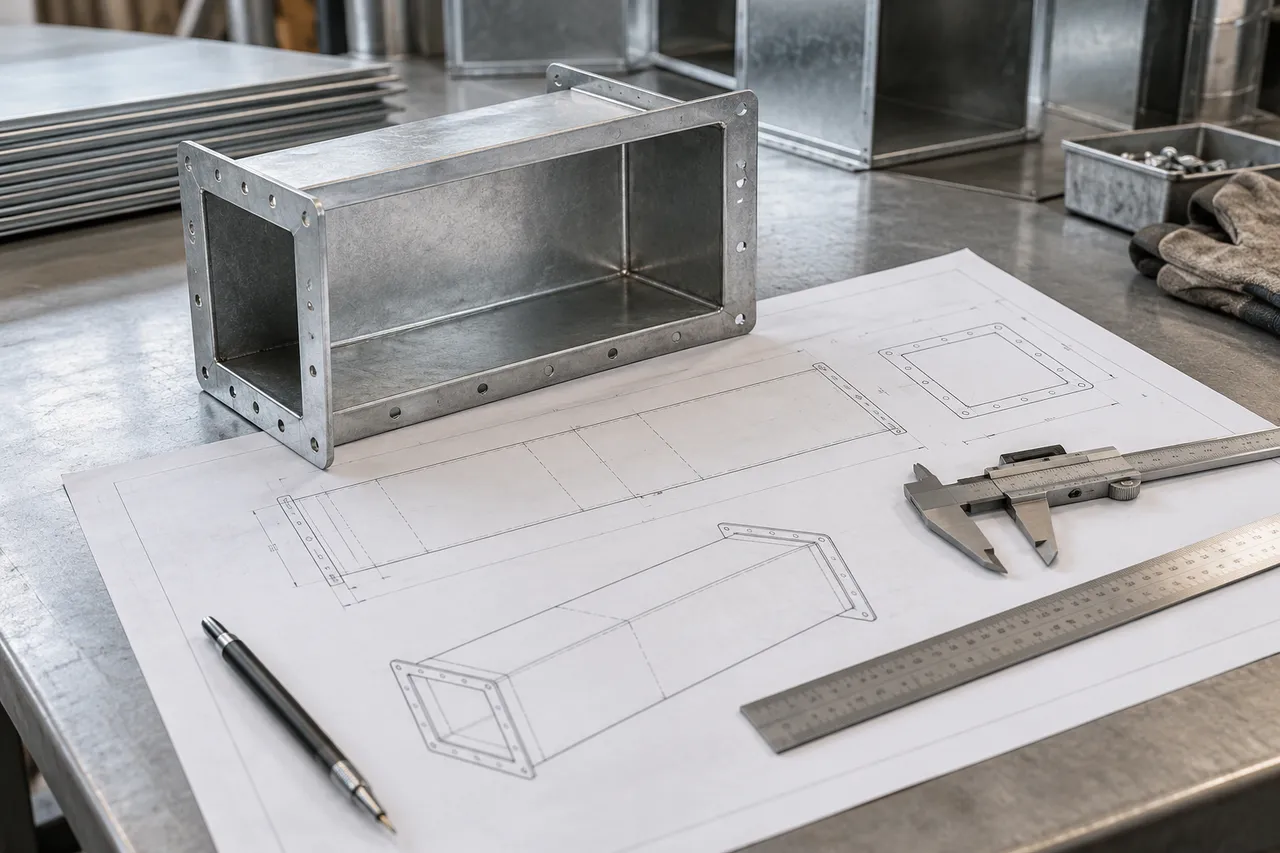

Общий план объясняет расположение системы. Спецификация перечисляет позиции. Чертёж детали задаёт её геометрию и сопряжения. В конкретном проекте часть сведений может быть объединена, но комплект должен позволять изготовить каждую позицию без догадок.

Не считайте ведомость общей площади поверхности достаточной для выпуска партии. Она может использоваться для оценки объёма, однако не сообщает количество и длину отдельных элементов. Аналогично общая длина трассы не определяет её разбивку на изготовляемые части.

Если производственные чертежи должен подготовить исполнитель, включите эту задачу в обсуждение. Укажите исходные материалы, объём разработки и сторону, которая утверждает результат. Без такого распределения изготовитель и монтажник могут ожидать готовые размеры друг от друга.

Дайте каждой позиции устойчивое обозначение

Позиция связывает деталь на чертеже, строку спецификации, заказ и маркировку при поставке. Обозначение должно быть уникальным в пределах согласованного комплекта. Если геометрия или исполнение отличаются, это разные позиции, даже когда названия одинаковые.

Для повторяющихся деталей можно использовать одну позицию с общим количеством, если их параметры действительно совпадают. Важно не объединить похожие элементы разных систем, у которых различаются соединения или другие требования. Такая ошибка часто скрывается в слишком общей строке «воздуховод прямоугольный».

Полезно указать систему и монтажную зону. Это помогает комплектовать поставку по последовательности установки и находить деталь на площадке. Однако монтажное назначение не должно подменять техническое обозначение: фраза «для коридора» не определяет изделие.

Что должна содержать строка заказа

Состав записи зависит от изделия, но для проверки можно использовать следующую последовательность:

1. Позиция и наименование элемента.
2. Ссылка на чертёж и его редакцию.
3. Сечение и геометрические размеры с понятными базами.
4. Материал, толщина и остальные принятые требования к исполнению.
5. Соединения на каждом конце и включённые в поставку элементы.
6. Количество одинаковых изделий.
7. Система или зона поставки, если нужна поэтапная комплектация.

Не вводите размеры, которых нет в исходной документации, только чтобы заполнить все поля. Недостающий параметр должен стать вопросом ответственному участнику до запуска позиции. В конечной согласованной спецификации неопределённость не должна скрываться за прочерком без объяснения.

В каталоге «Вентиляционные технологии» разные элементы представлены собственными схемами и обозначениями соединений. Он показывает, почему общего названия недостаточно. Его производственные диапазоны не используются как предложение СМП.

Сверьте чертёж с монтажной ситуацией

Для нового строительства размеры опираются на согласованные проектные решения и предусмотренный порядок проверки. Для существующего здания важно установить, какие привязки подтверждены фактически. Архивный план и результат обмера должны иметь различимый статус.

Проверьте места сопряжений с оборудованием и сохраняемой сетью. Входной и выходной размеры, ориентация и тип соединения должны совпадать с ответными элементами. Для отвода используйте отдельный разбор геометрии поворота, не повторяя его параметры произвольно в письме.

Уточните возможность заноса и сборки деталей в принятой последовательности. Большой элемент может соответствовать проектной трассе, но не пройти по доступному пути доставки. Изменение разбивки нужно согласовать до изготовления, поскольку оно затрагивает количество деталей и соединений.

Отделите изделие от полного монтажного комплекта

В заказе должно быть понятно, что поставляется вместе с воздуховодом, а что приобретает другая сторона. Уточните состав соединительных и иных необходимых элементов, документов и маркировки. Не распространяйте типовую комплектацию одного поставщика на другого автоматически.

Монтаж, изоляция и наладка также имеют собственные границы. Если требуется не только изготовление партии, перечислите дополнительные работы отдельно. Иначе ожидаемый заказчиком результат «готовая вентиляция» может не совпасть с заказом на металлические изделия.

Для выбора материала используйте отдельную статью об условиях эксплуатации. В производственном заказе материал уже должен быть принят по проектной задаче, а не выбираться по наличию листа без оценки последствий.

Управление изменениями до и после запуска

Назначьте одну сторону, которая направляет утверждённую версию. В сопроводительной записи перечислите файлы, редакции и позиции, разрешённые к изготовлению. Подтверждение изготовителя должно относиться к этому комплекту, а не к сообщению «можно начинать» без приложения.

Условный пример: после контрольного обмера изменили длину части деталей. Подготовьте перечень затронутых позиций, заменённые чертежи и новое количество. Уточните, какие позиции ещё не изготовлены, какие находятся в работе и какие уже готовы. Это позволит согласовать последствия по фактическому состоянию заказа.

Не отправляйте исправленный файл под тем же именем без обозначения редакции. Сохраните историю и явно укажите, какая версия отменена. При наличии нескольких участников полезен реестр передачи, чтобы монтажник и изготовитель получили одинаковые изменения.

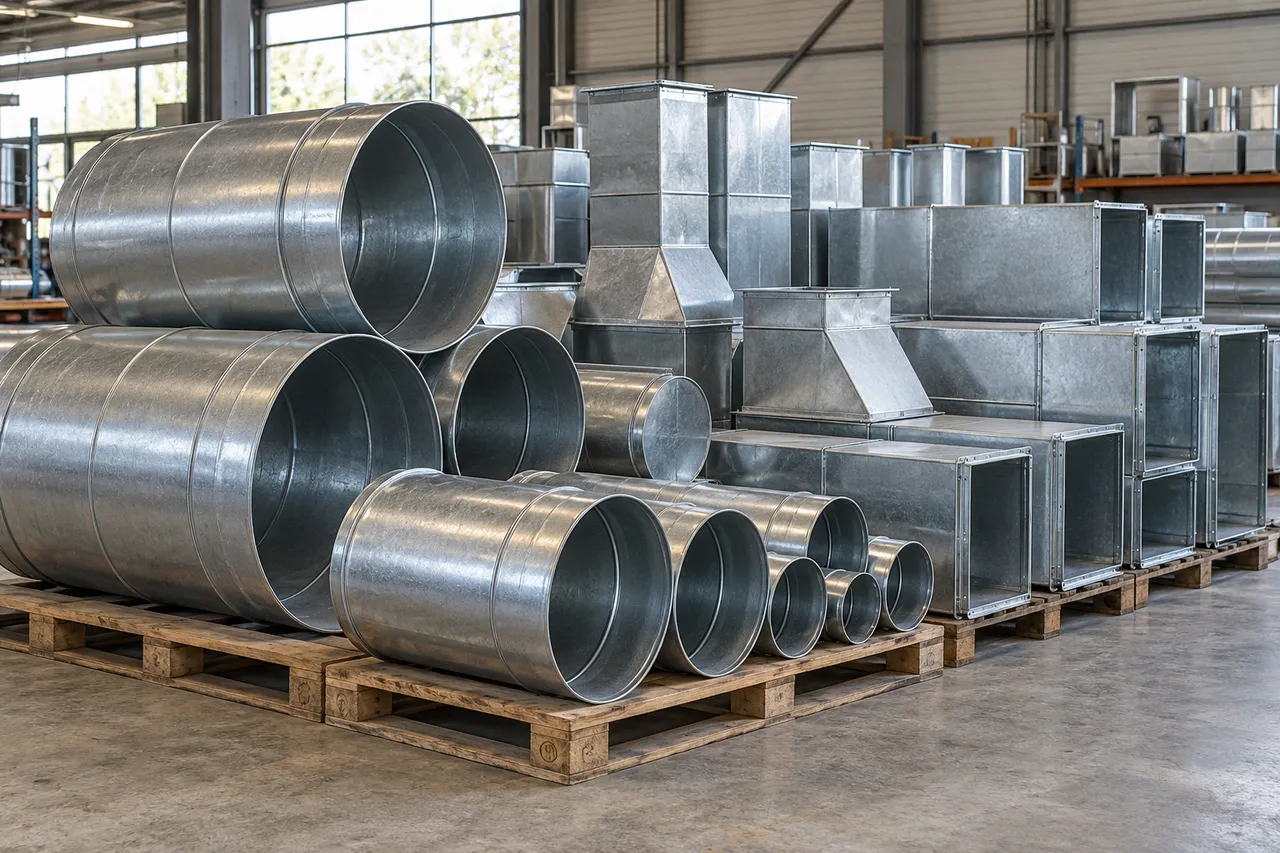

Комплектация партии под монтаж

Если поставка разбивается по зонам, свяжите её с готовностью объекта. Партия должна содержать элементы, позволяющие выполнить определённый участок, а не случайный набор позиций из общей ведомости. При этом изменение очередности требует проверки комплектности сопряжений.

Уточните способ маркировки и упаковки в рамках конкретного заказа. Цель — сохранить идентификацию после разгрузки и перемещения. Условия не следует предполагать заранее: они должны быть согласованы с изготовителем и принимающей стороной.

Перед отгрузкой полезно получить перечень фактически передаваемых позиций. При получении его сопоставляют с заказом, количеством и доступными контрольными параметрами. Повреждения, расхождения и недостающие элементы фиксируют по позициям, чтобы решение относилось к конкретной детали.

Как разбить крупный заказ на монтажные партии

Разделение по этажам удобно не всегда: одна система может обслуживать несколько зон, а очередность монтажа зависеть от доступа. Начните с последовательности сборки и отметьте, какие позиции нужны одновременно. Партия должна соответствовать реальному фронту, иначе на площадку попадут детали будущего этапа, а для текущего будет недоставать одного сопряжения.

В каждой партии сохраняйте связь с общим заказом. Если одинаковая позиция поставляется частями, укажите плановое количество и уже переданное. Это позволяет контролировать остаток без создания новых обозначений для одной детали. Для изменённых изделий используйте отличимый статус, чтобы их не приняли за первоначальное исполнение.

Обсудите доступное место хранения и порядок разгрузки. Комплектование под монтаж полезно только тогда, когда получатель может найти нужные позиции и сохранить их до установки. Условия упаковки, маркировки и защиты соединительных поверхностей согласуют с изготовителем применительно к изделиям, а не предполагают одинаковыми для любой партии.

Что делать, если чертёж изменился после заказа

Сначала направьте изготовителю перечень затронутых позиций и запросите их фактический статус. Одна деталь может быть только согласована, другая уже изготовлена, третья отгружена. Изменение файла не означает автоматической остановки всех связанных операций. Порядок приостановки и дальнейших действий нужно подтвердить отдельно.

Сравните новую редакцию с предыдущей по геометрии, материалу, соединениям и количеству. Изменение одного параметра может затронуть соседние элементы сборки. Поэтому корректировать только строку спецификации недостаточно: нужно проверить чертежи сопряжений и комплектность монтажного участка. Ответственность за такое согласование должна быть определена.

После принятия решения передайте единый актуальный пакет и перечень отменённых позиций. Сохраните сведения о том, что делать с уже изготовленным объёмом. Возможность использования или доработки оценивают по конкретным изделиям; нельзя заранее считать любую деталь пригодной после изменения. Для следующей поставки должна остаться одна понятная основа заказа.

Как организовать проверку полученной партии

Начните с идентификации и комплектности: какие позиции прибыли, в каком количестве и к какой редакции они относятся. Затем переходите к предусмотренной проверке геометрии, соединений и состояния. Если маркировка не позволяет сопоставить изделие со спецификацией, этот вопрос нужно решить до распределения деталей по помещениям.

Для обнаруженного расхождения зафиксируйте позицию, описание и подтверждающие материалы. Не объединяйте повреждение при перевозке, недостачу и отличие размеров в одно сообщение «партия не подходит». Раздельное описание помогает определить ответственных и дальнейшие действия без повторного сбора сведений.

В конце отметьте статус каждой спорной позиции и влияние на монтаж. Можно ли продолжить независимую зону, нужна ли замена или ожидается техническое решение? Такой реестр связывает приёмку поставки с производством работ. Он полезнее общего акта получения, который подтверждает прибытие партии, но не объясняет её готовность к сборке.

Когда комплект готов к изготовлению

Заказ можно передавать в производство, когда для каждой позиции определены исполнение, геометрия, сопряжения, количество и версия, а вопросы по фактическим размерам закрыты в принятом порядке. Отдельно согласованы комплектность и способ получения партии. Это не исключает изменений в дальнейшем, но делает их управляемыми.

Для обращения в СМП по изготовлению воздуховодов подготовьте спецификацию с маркировкой и связанными чертежами. Назовите требуемую очередность партии и отдельно укажите монтаж, если он нужен. СМП изготавливает воздуховоды из оцинкованной стали; конкретное исполнение рассматривается по документации заказа.
