Размеры отводов воздуховодов: какие параметры указать в чертеже и заказе

Содержание статьи

Разделите размер канала и размер всей деталиДля прямоугольного отвода важен порядок сторонРадиус должен иметь определениеСоединения на входе и выходе проверяют раздельноПаспорт геометрии одной позицииПроверка перед запуском партииКак проверить пространственный поворот до заказаПочему похожие отводы нельзя автоматически объединятьЧто приложить к сообщению о несовпадении размеровЧто проверить при получении

Пример ситуации. В заказе написано «отвод прямоугольный», указаны две стороны и угол, но изготовленная деталь не помещается между стеной и соседней трассой. Причина может быть в том, что размеры отводов воздуховодов описывают не только проходное сечение. Для согласования нужны геометрия поворота, габариты и соединения с обеих сторон.

Один и тот же размер канала допускает разные конструктивные исполнения поворота. Поэтому надёжная основа заказа — чертёж конкретной позиции с обозначенными размерными базами. Эта статья поможет проверить его полноту. Проектировщик определяет допустимое техническое решение, а изготовитель подтверждает возможность его выполнения.

Разделите размер канала и размер всей детали

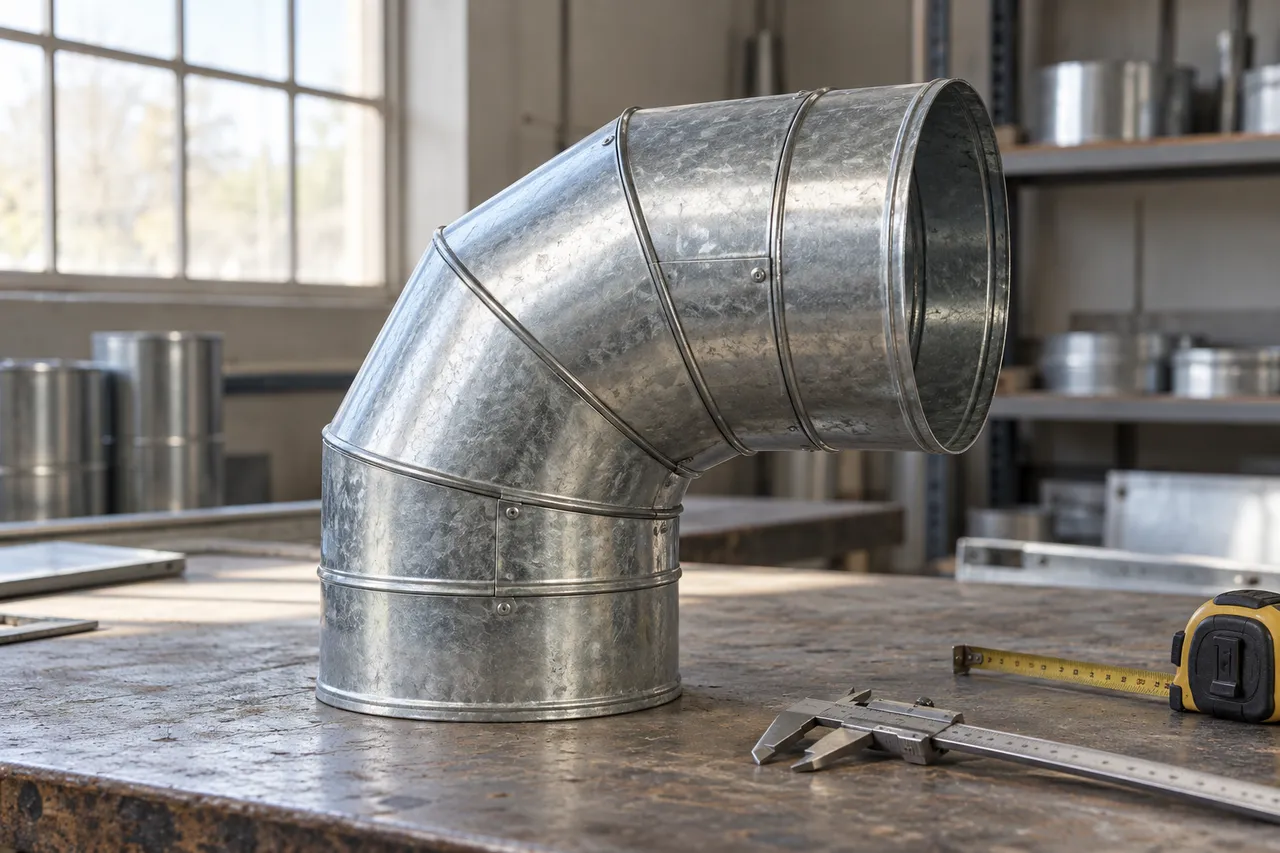

Сечение определяет форму прохода воздуха. Для круглого канала указывают соответствующий диаметр, для прямоугольного — стороны сечения. Но эти значения не описывают, сколько места займёт поворот и где окажутся плоскости стыков.

На чертеже нужны габариты, позволяющие проверить установку в отведённом пространстве. При этом должно быть ясно, откуда измерены длины: от торца детали, плоскости соединения, оси или иной указанной базы. Одинаковая буква в двух каталогах не гарантирует одинаковое определение размера.

В техническом каталоге «Вентиляционные технологии» на схемах отводов отдельно показаны сечение, угол, радиус и соединения. Каталог служит примером описания геометрии; его типоразмеры и конструктивные возможности не являются характеристиками изделий СМП.

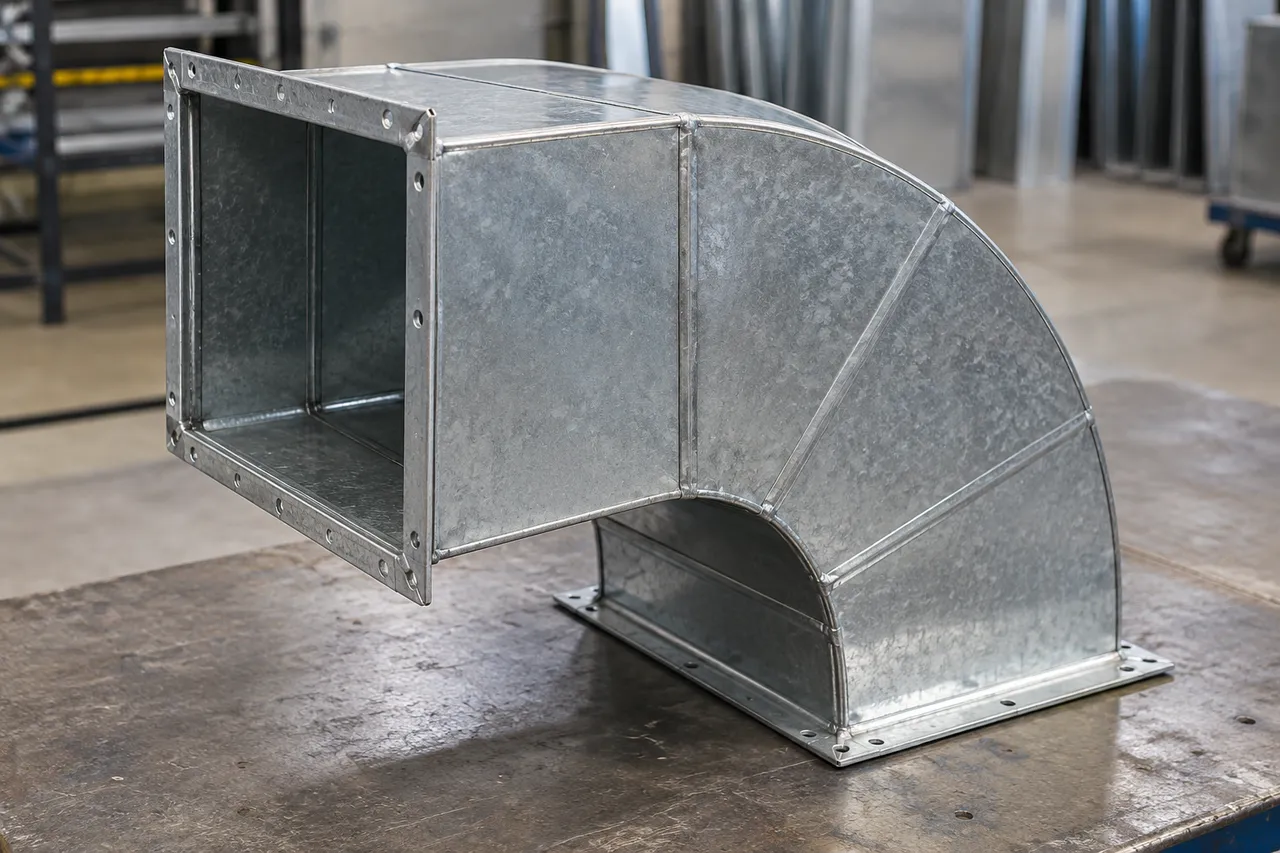

Для прямоугольного отвода важен порядок сторон

Запись двух размеров без вида детали может быть неоднозначной. Нужно понимать, какая сторона находится в плоскости поворота, а какая перпендикулярна ей. На схеме покажите направление входящего и выходящего участка, подпишите стороны непосредственно на изображении.

Производитель «Евросфера» в описании прямоугольных отводов отдельно предупреждает: перестановка сторон в обозначении даёт разные детали. Это полезный принцип проверки заказа, но буквенные обозначения следует принять по согласованному чертежу вашего изготовителя.

Для пространственно сложного участка добавьте второй вид или понятную изометрию. Изометрия показывает взаимное положение сторон, однако сама по себе не заменяет размеры. Если отвод связан с соседними деталями, их обозначения помогают исключить разворот и зеркальное прочтение.

Радиус должен иметь определение

Фраза «радиус стандартный» понятна только при согласованном стандарте исполнения или каталожной позиции. Для индивидуальной детали укажите, к какой линии относится радиус: внутреннему контуру, оси либо другой обозначенной поверхности. Без этой базы число может быть прочитано по-разному.

Не выбирайте меньший радиус только ради того, чтобы поместить деталь в тесное место. Геометрия поворота связана с расчётным решением вентиляционной сети. Если места недостаточно, проектировщику нужно проверить допустимость изменения, а изготовителю — возможность исполнения. Согласование производственного чертежа не заменяет проверку работы системы.

Отдельно уточните конструкцию отвода, если она задана проектом. Радиусная, угловая или сегментная деталь не становится автоматически взаимозаменяемой только из-за совпадения входного и выходного сечений. В заказе следует сохранить принятое исполнение либо оформить его изменение.

Соединения на входе и выходе проверяют раздельно

У детали два сопряжения, и условия на них могут отличаться. На каждом конце укажите тип соединения, нужные размеры и принадлежность ответной части. Это особенно существенно при стыковке с существующей сетью или оборудованием, приобретённым отдельно.

Если в заказе написано только «с фланцами», попросите раскрыть принятое исполнение. Нужны данные, по которым можно проверить совместимость с соседним элементом, а также состав поставки соединительных деталей. Нельзя рассчитывать, что одинаковое бытовое название означает одинаковую комплектацию у всех участников.

Монтажнику нужно знать и доступ к соединению. Деталь может помещаться по габариту, но не оставлять возможности собрать стык в фактической последовательности. Поэтому проверку чертежа полезно проводить совместно с ответственным за монтаж, особенно для участков у стен и перекрытий.

Паспорт геометрии одной позиции

Не все поля требуют отдельной текстовой строки, если они однозначно показаны на чертеже. Важнее отсутствие противоречий между изображением, спецификацией и письмом с заказом.

Проверка перед запуском партии

Сопоставьте габарит детали с фактическим пространством установки. Если размеры сняты на объекте, укажите, кто их проверил и какие поверхности использованы как база. Черновая поверхность и будущая отделка могут задавать разные ограничения, поэтому монтажное пространство нужно оценивать в конечной конфигурации участка.

Условный пример: отвод соединяет вертикальный канал с горизонтальным участком над потолком. Проверяют не только высоту потолочного пространства, но и положение соседнего канала, размер соединения и возможность его сборки. Если после проверки требуется изменение длины, оно должно попасть в чертёж и спецификацию одной редакции.

Передайте изготовителю согласованный комплект и получите подтверждение того, какая версия принята в работу. Исправление в сообщении без замены чертежа создаёт две конкурирующие версии. При изменении уже заказанной позиции отдельно определяют судьбу прежнего исполнения и количество новых деталей.

Как проверить пространственный поворот до заказа

Для сложного участка полезно начать не с отдельного отвода, а с двух сопрягаемых сечений. Обозначьте их положение на плане и по высоте, направление движения трассы и доступное пространство между ними. Это помогает понять, описывает ли заказ один плоский поворот или сочетание нескольких элементов. Выбор конструкции выполняют в рамках проектного решения.

На эскизе покажите ориентиры, которые не изменятся во время согласования: ось соседнего канала, стену или отметку привязки. Размер от случайной временной перегородки не даёт надёжной основы изготовления. Если фактическое положение ещё уточняется, соответствующую позицию лучше оставить на согласовании, а не превращать предварительный обмер в окончательное задание.

При проверке учитывайте наружный габарит соединения и предусмотренные покрытия. Деталь может помещаться по размеру проходного сечения, но занимать больше места после сборки. Необходимый монтажный доступ также показывают отдельно: возможность расположить изделие не означает возможность затянуть соединение в выбранном месте.

Почему похожие отводы нельзя автоматически объединять

Две детали могут иметь одинаковое сечение и угол, но отличаться длиной прямых участков, исполнением концов или ориентацией. До объединения в одну позицию сравните все признаки, которые влияют на изготовление и монтаж. Особенно внимательно рассматривайте зеркальные расположения в повторяющихся помещениях: внешнее сходство планов не доказывает взаимозаменяемость.

Если изделие действительно повторяется, сохраняйте единый номер и указывайте количество по монтажным зонам. Это упрощает комплектование без создания нескольких почти одинаковых обозначений. Если есть различие, дайте отдельную позицию и покажите его на чертеже. Примечание «вторая деталь наоборот» оставляет слишком много возможностей для разного толкования.

Попросите изготовителя подтвердить принятую систему обозначений. Важна не красота номера, а возможность связать его с конкретной редакцией чертежа. При изменении одной детали в партии нужно понимать, остались ли прежние изделия взаимозаменяемыми с новой версией и как их различат при поставке.

Что приложить к сообщению о несовпадении размеров

Сфотографируйте изделие общим планом и отдельно покажите измеряемый участок. Укажите, между какими поверхностями выполнено измерение, какую позицию проверяют и с каким чертежом сравнивают. Без измерительной базы одинаковая цифра может обозначать внутренний просвет, наружный габарит или расстояние между соединениями.

Не подрезайте и не деформируйте спорный элемент до согласования решения. Такое вмешательство меняет исходное состояние и может затронуть сопряжения с соседними деталями. Сначала выясните, связано ли расхождение с изготовлением, исходным обмером, версией документа или способом проверки. От причины зависит дальнейшее действие.

Если меняется геометрия, повторно проверьте оба конца отвода и его место в сборке. Исправление одного размера не должно создавать новую проблему на другом сопряжении. Согласованное решение сохраните вместе с обновлённой позицией, чтобы при последующем заказе не воспроизвести уже обнаруженную неоднозначность.

Что проверить при получении

Сначала сверяют маркировку и количество, затем доступные контрольные размеры и соединения по согласованному чертежу. Для измерений заранее определите базу и требуемый метод. Не назначайте произвольный допуск при получении: критерии должны следовать из принятой документации на изделие и заказ.

При обнаружении расхождения зафиксируйте позицию, размер и способ измерения. Не изменяйте деталь на площадке до согласования решения: подрезка может затронуть сопряжение или сделать доказательство исходного несоответствия невозможным.

Общий порядок формирования партии рассмотрен в статье о чертежах и спецификации воздуховодов, а выбор материала — в отдельном материале.

Для запроса на изготовление отводов в СМП приложите чертёж с геометрией поворота и обоими сопряжениями. Укажите количество каждой позиции и принятую редакцию; возможность конкретного исполнения подтверждается при рассмотрении заказа.
