Пусконаладка вентиляции: что проверяют перед передачей системы заказчику
Что проверить в результатах наладки вентиляции: расход воздуха по точкам, режим измерений, работу автоматики и связь протоколов с установленной системой.
Содержание статьи
Сначала установить готовность к проверкеРазличать проверку оборудования и системыЧто читать в таблице расходов воздухаПроверка автоматики должна описывать событие и реакциюКак принять отчёт: маршрут по одной системеКак разбирать жалобу «в помещении не хватает воздуха»Какие данные нужны для сопоставления двух измеренийЧто передать человеку, который будет управлять вентиляциейЧто делать с непроверенным режимомВентилятор включается, воздух движется, но этого недостаточно, чтобы принять вентиляционную систему. Пусконаладочные работы вентиляции должны показать, как смонтированная система выполняет согласованную задачу: какие параметры получены, при каких условиях и что остаётся неподтверждённым.
Заказчику полезно проверять не объём отчёта, а цепочку «система — режим — измерение — критерий — вывод». Ниже рассматривается общеобменная вентиляция в границах конкретного проекта. Проверки специальных систем не следует автоматически переносить в этот перечень. Подготовка общей программы пусконаладочных работ — отдельная задача; здесь речь о результатах вентиляционной наладки.
Сначала установить готовность к проверке
Пусконаладочные работы (ПНР) не должны маскировать незавершённый монтаж. До испытаний уточните, установлены ли предусмотренные элементы сети, доступны ли питание и управление, закончены ли операции, которые меняют конфигурацию системы. Если часть ответвления ещё не подключена, результаты на остальных точках могут не описывать окончательное состояние.
Попросите оформить перечень условий, при которых будут получены измерения. В него могут входить положение регулирующих устройств, состояние фильтров, режим вентилятора, состояние дверей и работа связанных систем. Состав зависит от объекта. Он нужен, чтобы при повторной проверке не сравнивать разные ситуации.
Замечания по монтажу отделяют от наладочных операций. Отсутствующую решётку нельзя заменить записью о настройке, а неверное подключение — пояснением, что оборудование «пока работает вручную». Для каждого ограничения определяют, мешает ли оно выбранному испытанию и как будет закрыто.
Различать проверку оборудования и системы
Индивидуальная проверка оборудования позволяет оценить его работу в предусмотренном составе. Наладка сети решает другую задачу: получить распределение воздуха и согласованную работу элементов. Исправный вентилятор не доказывает, что каждый обслуживаемый участок получает требуемый расход.
Раздел 7.6 свода правил СП 73.13330.2016 посвящён испытаниям вентиляции и кондиционирования. При выборе действующих положений учитывают изменение № 3 и разные даты его введения: часть пунктов и приложений меняется с 1 марта 2027 года. Универсальные длительности и допуски без привязки к применимой редакции и оборудованию здесь не приводятся.
В договорном результате полезно разделить сведения об установленном оборудовании, результаты измерений сети и проверку управления. Если всё объединено фразой «система исправна», заказчик не видит, какие функции действительно проверены.
Что читать в таблице расходов воздуха
Попросите связать измерительные точки с планом или схемой. Для каждой точки должны быть понятны система, помещение, обозначение воздухораспределителя и проектное значение. Фактическое значение без такой привязки не позволяет проверить, относится ли оно к нужному месту.

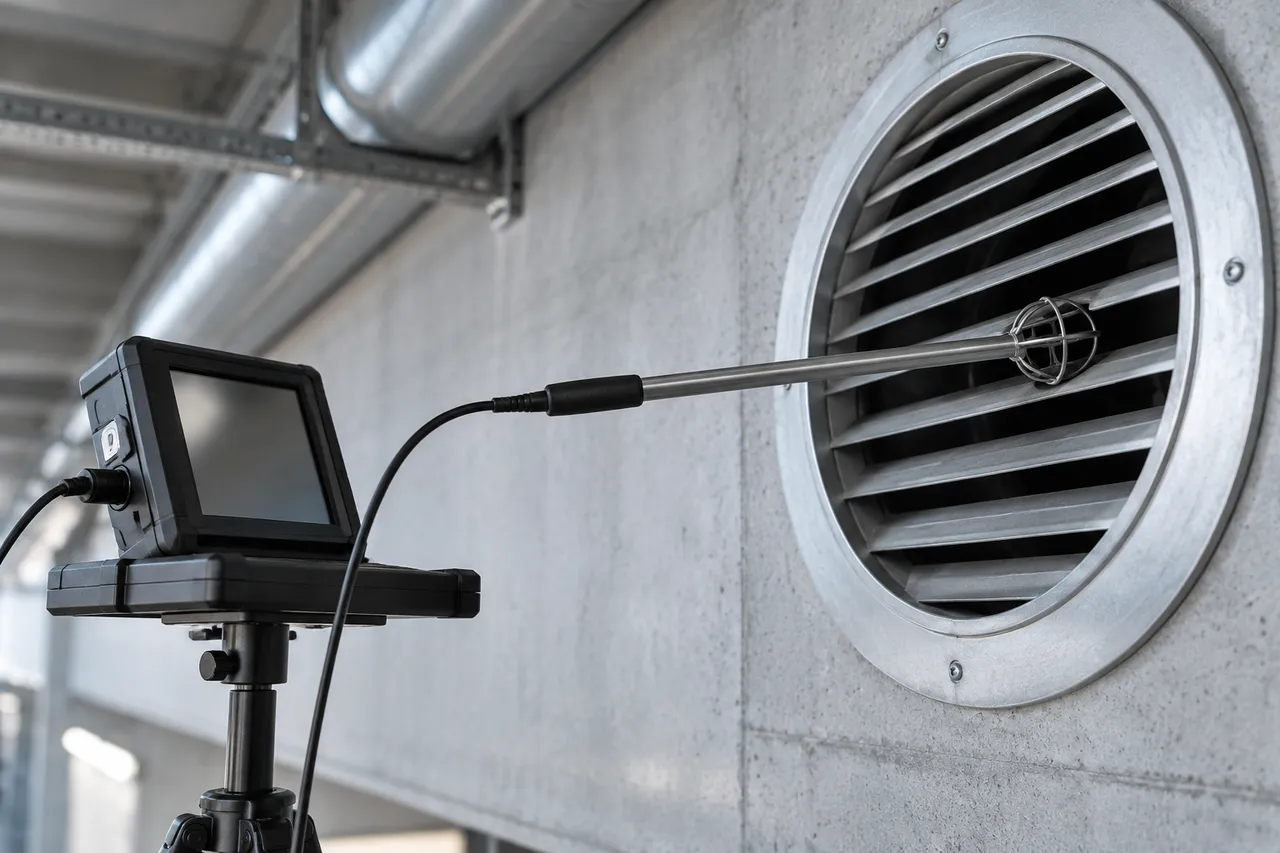

Обращайте внимание на метод. Измерение в канале и у воздухораспределителя выполняется в разных условиях; выбор прибора и способ обработки должны соответствовать задаче. Например, руководство Testo 400, раздел 9.4, отдельно рассматривает измерения в канале, на выходе и с воронкой, включая учёт свободной площади отверстия. Это пример зависимости результата от методики, а не требование применять конкретную марку прибора.
Не пытайтесь самостоятельно пересчитать результат по случайному замеру скорости у решётки. Заказчику важнее увидеть, что специалист указал способ, условия и идентификацию средства измерения. При расхождении запросите объяснение и повторную проверку в сопоставимом режиме.
Почему общего расхода недостаточно
Даже если итог по установке близок к заданному, распределение по помещениям может отличаться. Поэтому отчёт полезно читать от отдельных точек к системе и обратно. Проектные критерии могут различаться для разных участков; нельзя назначить один произвольный процент отклонения для всех проверок.
При неудовлетворительном результате нужно установить причину: несоответствие смонтированной сети, неполная комплектность, состояние регулирующих элементов, выбранный режим либо исходное проектное решение. Заказчик не должен заранее предписывать «увеличить обороты». Такое изменение оценивает специалист с учётом оборудования и других параметров системы.
Проверка автоматики должна описывать событие и реакцию
Для каждого согласованного алгоритма укажите исходное состояние, проверяемое событие и ожидаемую реакцию. Это могут быть предусмотренные проектом запуск, останов, изменение режима, передача состояния или срабатывание защиты. Состав проверок берут из принятой схемы управления и документации оборудования.
Если проверка ограничилась ручным включением, это нужно назвать прямо. Ручной режим не подтверждает расписание, дистанционные команды или взаимодействие со смежными системами. Имитацию сигналов проводят только по согласованной безопасной методике уполномоченные специалисты; заказчику не следует самостоятельно отключать датчики ради проверки.
В результате должны быть зафиксированы фактические реакции и оставшиеся ограничения. Фраза «автоматика работает» без перечня проверенных функций слишком широка, особенно когда её монтировали и настраивали разные исполнители.
Как принять отчёт: маршрут по одной системе
| Шаг проверки | Что найти | Что должно совпасть |
|---|---|---|

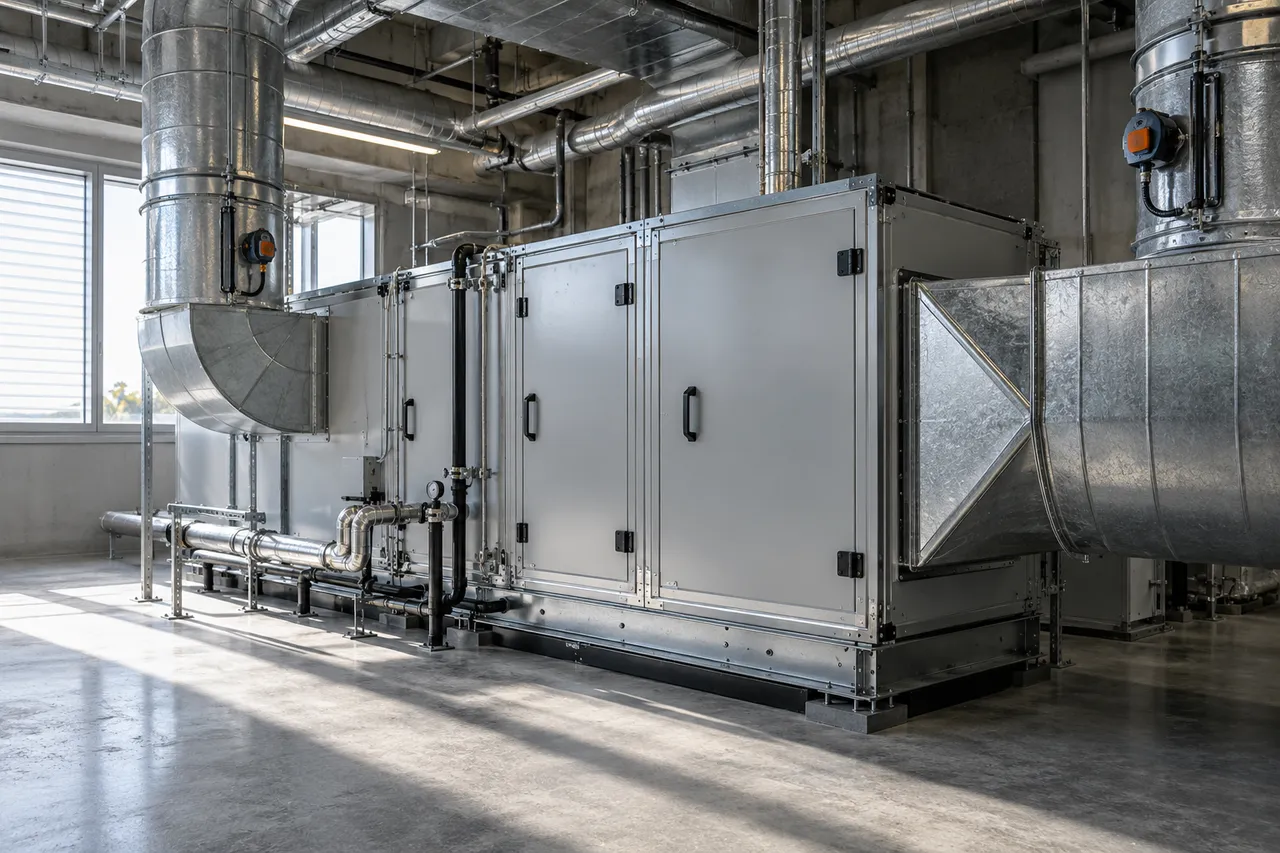

| Найти систему на объекте | Маркировку установки и схему | Обозначение в отчёте и фактическое оборудование |
| Выбрать помещение | Точки подачи или удаления воздуха | Номера точек на схеме и в таблице |
| Прочитать измерение | Заданный и фактический параметр, метод, режим | Условия измерения и заявленный рабочий сценарий |
| Проверить вывод | Критерий оценки и результат | Вывод должен следовать из измерения, а не из общей подписи |
| Проследить замечание | Решение и повторный результат | Исправление относится к той же точке и версии системы |
| Проверить передачу | Настройки и эксплуатационные сведения | Эксплуатация получает состояние, в котором проведена приёмка |
Такой маршрут показывает качество связей в отчёте. Если для одной системы точки обозначены произвольно, имеет смысл проверить остальные по тому же признаку.
Как разбирать жалобу «в помещении не хватает воздуха»
Такая жалоба описывает ощущение, но ещё не называет причину. Для начала соберите контекст: какое помещение, сколько людей находилось внутри, какое оборудование работало, были ли открыты окна и двери, какой режим вентиляции был выбран. Эти сведения помогают специалисту сопоставить наблюдение с условиями, для которых система рассчитана и настроена.
Затем сравните фактическое использование помещения с проектным заданием. Если после наладки увеличилась загрузка или изменилось назначение зоны, прежние результаты измерений могут не описывать новую ситуацию. Это не доказывает ошибку наладки. Потребуется оценить новые исходные условия и определить, достаточно ли проверки настроек или нужен пересмотр решения.
Не пытайтесь исправить жалобу произвольным изменением положения заслонок. Изменение одной ветви способно повлиять на распределение по другим помещениям. Перед вмешательством полезно сохранить сведения о текущих настройках и передать задачу специалисту. Так повторная проверка будет иметь исходную точку, а не начинаться с неизвестного состояния сети.
Какие данные нужны для сопоставления двух измерений
Если результаты первичной и повторной проверки различаются, сначала сравните условия. Совпадают ли состав работающих систем, режим установки, положение регулирующих устройств и состояние фильтров? Изменение одного из этих факторов может сделать прямое сопоставление некорректным. Отчёт должен позволять установить, что именно измеряли в каждом случае.
Посмотрите, совпадают ли точки и способ измерения. Название помещения без обозначения конкретного воздухораспределителя недостаточно, когда в нём несколько устройств. Попросите специалиста связать записи с планом и объяснить пригодность метода для выбранного места. Самостоятельно выбирать метод по удобству доступа заказчику не нужно.
При выявленном расхождении полезен короткий план повторной проверки: вопрос, условия воспроизведения, ответственный и ожидаемая форма результата. Он помогает отличить поиск причины от очередного набора несопоставимых замеров. Технические критерии остаются связанными с проектом и применимой документацией, а не с желаемым числом в таблице.
Что передать человеку, который будет управлять вентиляцией
Эксплуатации нужны понятные названия режимов и описание действий в пределах её полномочий. Уточните, какие параметры доступны пользователю, какие настройки меняет только специалист и где хранится согласованная конфигурация. Если предусмотрено расписание, принимающая сторона должна понимать его связь с фактическим режимом работы здания.
Разберите предусмотренные сообщения о неисправностях: где они отображаются и кто получает информацию. Показ работающего экрана без объяснения значимых состояний не решает задачу передачи. При этом обучение эксплуатации не следует автоматически считать включённым в любую наладку: его состав и форму согласуют отдельно.
Сохраните сведения о настройках вместе с идентификацией системы и датой передачи. После обслуживания, замены оборудования или изменения помещений будет проще определить, что изменилось. Именно такая связность помогает использовать результаты пусконаладки в дальнейшем, а не хранить отчёт как документ, который открывают только при споре.
Что делать с непроверенным режимом
Иногда необходимые условия ещё недоступны: не завершены смежные подключения, отсутствует согласованный ресурс или невозможно воспроизвести сезонный режим. В отчёте следует отделить проведённые проверки от отложенных. Указать причину, условия последующего выполнения и ответственного за организацию — полезнее безусловного заключения о полной готовности.
Заказчик принимает решение по конкретному объёму, зная ограничения. Нельзя выдавать результат одного испытания за подтверждение всего диапазона эксплуатации. Если часть проверки перенесена, порядок её выполнения и передачи результатов нужно закрепить отдельно.
После наладки важна сохранность настроек. Самовольное изменение положений регулирующих устройств или режима управления может сделать принятые измерения неприменимыми к новому состоянию. Передайте эксплуатации сведения о принятой конфигурации и порядке внесения изменений.
Для обсуждения ПНР со СМП направьте проект вентиляции, перечень установленного оборудования и сведения о готовности подключений. Отдельно перечислите режимы, которые требуется проверить, и известные ограничения площадки.
