Монтаж наружных инженерных сетей: что согласовать до начала земляных работ
Что проверить перед монтажом наружных сетей: маршрут, существующие коммуникации, подключения, доступ, ответственность участников и готовность к обратной засыпке.
Содержание статьи
Установите начало, конец и принадлежность участкаСопоставьте проект с фактической площадкойПроверьте разрешающие условия именно этой территорииПодготовьте карту готовности участкаНе оставляйте восстановление территории за пределами задачиКонтроль до обратной засыпки планируют заранееКак подготовить площадку для доставки и хранения трубЧто делать, если фактическая трасса не совпала с исходными даннымиКак избежать преждевременного восстановления покрытияКак действовать при расхождении на трассеПример ситуации. Трасса наружной сети нанесена на план, техника заказана, но на площадке остаются вопросы о существующих коммуникациях и точке подключения. Начинать земляные работы только по общей линии маршрута рискованно. Сначала нужно подтвердить условия конкретного участка, порядок доступа и взаимодействие с владельцами затрагиваемых сетей.
Монтаж наружных инженерных сетей объединяет разные системы. Общие организационные вопросы похожи, но технические решения и разрешающие процедуры зависят от вида сети и территории. Ниже — порядок подготовки со стороны заказчика, который помогает обнаружить пробелы до вскрытия грунта.
Установите начало, конец и принадлежность участка
Обозначьте на схеме точки, между которыми подрядчик выполняет работы. В каждой точке определите физическую границу: узел, ввод, колодец или иной проектный элемент. Слов «до здания» недостаточно, если неизвестно, кто выполняет проход через конструкцию и сопряжение с внутренней системой.
Выясните принадлежность подключаемой сети и порядок взаимодействия с её владельцем. Наличие трубы или кабеля рядом с объектом не означает возможности подключения. Передайте исполнителю актуальные условия и документы, относящиеся к вашему проекту, а не сведения о соседнем подключении.
Разделите строительство нового участка, присоединение и последующую эксплуатацию. Эти действия могут иметь разных ответственных. Если договор охватывает только монтаж трассы, событие подключения нужно отдельно увязать с работой другой стороны.

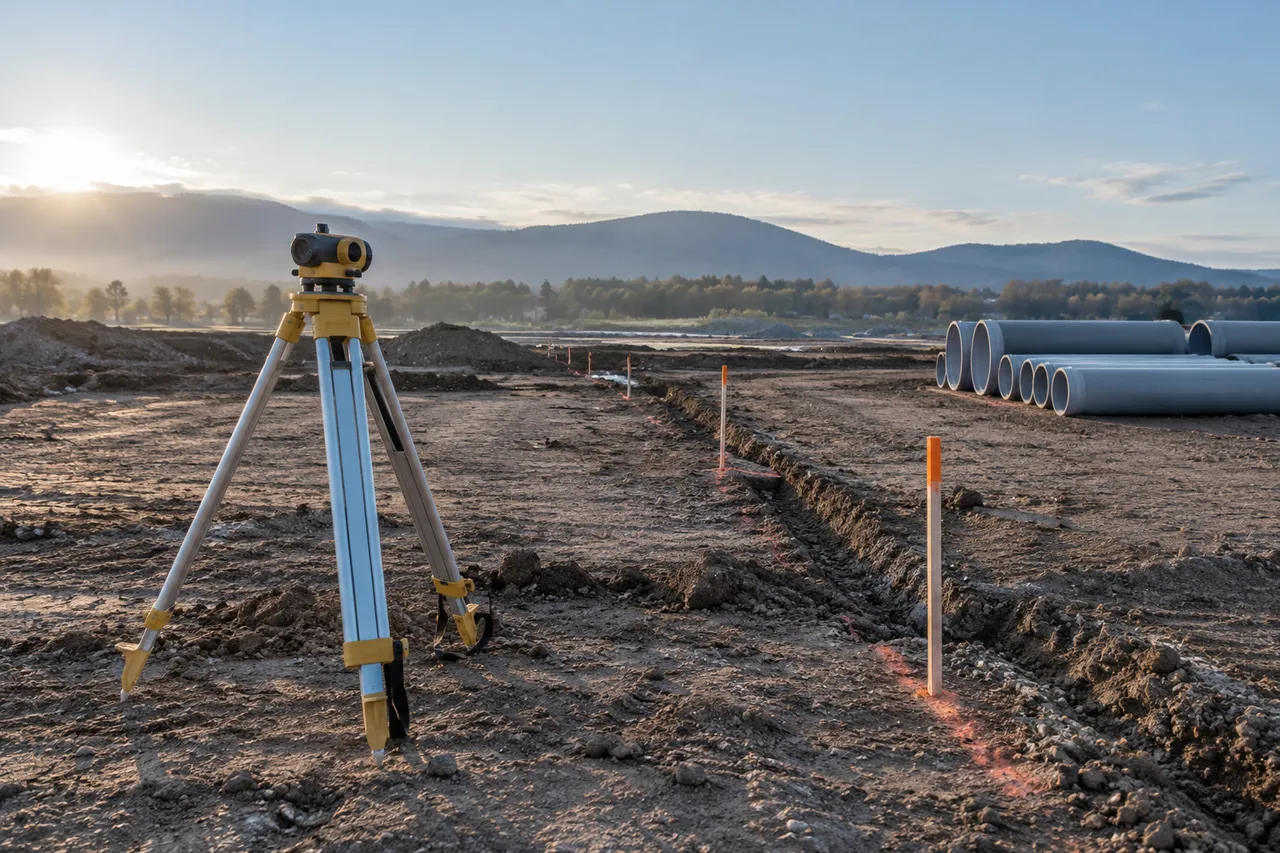

Сопоставьте проект с фактической площадкой
Для подготовки нужны актуальные сведения о рельефе, существующих коммуникациях, сооружениях и доступе. Отметьте на плане места, где данных недостаточно или они противоречат наблюдаемой обстановке. Отсутствие сети на старой схеме не следует трактовать как доказательство её отсутствия в грунте.
Порядок уточнения положения коммуникаций определяют ответственные специалисты вместе с их владельцами. Заказчик должен обеспечить организационную возможность такого уточнения: контакты, доступ и участие требуемых представителей. Статья не заменяет технологическую карту и не задаёт безопасные расстояния до сетей.
При обнаружении неизвестной коммуникации дальнейшие действия на затронутом участке должны определяться после её идентификации и принятия безопасного решения. Давление календарного графика не превращает неизвестный объект в разрешённый к перемещению или демонтажу.
Проверьте разрешающие условия именно этой территории
Состав согласований зависит от местных правил, прав на участок, охранных зон и характера работ. Не переносите перечень документов из другой муниципальной практики автоматически. Для вашего маршрута следует установить, кто выдаёт необходимые условия, кто подаёт документы и какое событие позволяет начать производство.
Организацию строительства в соответствующей области рассматривает свод правил СП 48.13330.2019. Практическая задача заказчика — связать применимые процедуры с конкретными участками и ответственными. Запись «все согласования на заказчике» слишком общая, если стороны не определили перечень и сроки их предоставления.
Если трасса пересекает проезд или проходит рядом с работающей инфраструктурой, отдельно рассмотрите доступ транспорта и пользователей. Ограждение, временная организация движения и восстановление территории должны быть частью подготовленного решения, а не импровизацией в день начала работ.
Подготовьте карту готовности участка
| Условие | Подтверждение до начала работ | Кто должен дать ответ |
|---|---|---|
| Проектная трасса определена | Актуальный план и необходимые профили, границы участка | Проектировщик и передающий документацию заказчик |
| Подключение согласовано в нужном объёме | Документы и условия по конкретной точке | Заказчик и владелец принимающей сети |
| Существующие сети учтены | Проверенные сведения и порядок работы в местах сближения | Ответственные специалисты и владельцы сетей |
| Территория доступна | Передаваемая зона, условия прохода и проезда | Владелец территории и организатор работ |
| Обеспечение организовано | Места складирования, перемещения и обращения с грунтом | Подрядчик с учётом условий площадки |
| Контроль до засыпки предусмотрен | Согласованный перечень проверок и участников | Исполнитель и принимающая сторона |
| Восстановление распределено | Границы покрытий и благоустройства, состав результата | Заказчик и соответствующие исполнители |
Название ответственной стороны в таблице не заменяет её фактического назначения. В рабочей версии укажите конкретную организацию или роль и документ, по которому она действует.
Не оставляйте восстановление территории за пределами задачи
Общая длина сети не отражает весь объём. Доступ к трассе, пересечения, вывоз или использование грунта, восстановление покрытий и благоустройства могут определять организацию работ сильнее протяжённости. Их нужно раскрыть в предложении отдельными частями либо явно включить в согласованный комплекс.
Перед началом зафиксируйте исходное состояние территории. Укажите, какие покрытия сохраняются, какие демонтируются и до какого состояния восстанавливаются. Формулировка «восстановить как было» затрудняет приёмку, если нет описания исходного результата.
Для материалов и элементов сети определите условия хранения и комплектность к моменту монтажа. Доставка основного трубопровода без необходимых проектных узлов не означает готовности участка к завершению. Поставки стоит группировать по фактической последовательности, а не только по общей номенклатуре.
Контроль до обратной засыпки планируют заранее
После закрытия траншеи часть положения сети и выполненных операций становится недоступной. Поэтому до производства нужно определить, какие проверки, измерения, схемы и освидетельствования выполняются до засыпки. Их состав зависит от вида сети, проекта и применимых требований.
Укажите порядок вызова принимающих участников и готовность документов. Если представитель владельца сети участвует в предусмотренной процедуре, его доступность нужно учитывать заранее. Нельзя считать засыпку разрешённой только потому, что монтажная бригада закончила укладку.
Полезно принимать протяжённый объект участками с однозначными границами. Для каждого должно быть видно, что выполнено, проверено и закрыто, а что остаётся открытым. Эта информация затем переходит в фактическую схему, чтобы эксплуатация могла найти сеть после восстановления поверхности.
Как подготовить площадку для доставки и хранения труб
Маршрут сети и маршрут снабжения нужно рассматривать вместе. Уточните, где сможет разгрузиться транспорт, как изделия попадут к месту монтажа и какие зоны должны оставаться свободными. Участок, удобный для складирования сегодня, может завтра понадобиться для прохода техники или подключения к существующей сети. Эти зависимости стоит отразить до первой поставки.
Проверьте требования изготовителя к хранению конкретной продукции и защите соединительных поверхностей. Заказчику не нужно назначать универсальную схему укладки для любых труб. Его задача — убедиться, что в организации площадки предусмотрено место, соответствующее применяемым изделиям, и назначен ответственный за их состояние до передачи в монтаж.
Отдельно согласуйте размещение грунта и материалов относительно рабочих зон. Допустимые расстояния и технические решения определяют специалисты в документации организации работ. Нельзя выбирать место только по свободному пространству на плане. Важны существующие сооружения, проезды, условия площадки и возможность выполнять последующие операции без повторного перемещения всего запаса.
Что делать, если фактическая трасса не совпала с исходными данными
При обнаружении неизвестной коммуникации нельзя продолжать работы исходя из предположения о её назначении. Участок передают ответственным специалистам для установления принадлежности и согласования дальнейших действий. Заказчику полезно заранее определить, кто организует взаимодействие с владельцами сетей и где фиксируется полученное решение.
Для рассмотрения расхождения соберите привязку обнаруженного элемента, исходный лист и описание влияния на проектный маршрут. Не просите подрядчика просто обойти препятствие, если такой обход меняет отметки, подключения или другие параметры. Даже небольшое перемещение на плане может потребовать проверки смежных решений.
После согласования уточнения обновите документы, которыми пользуются участники. Если решение осталось только в сообщении одного специалиста, исполнительная схема и фактическая трасса могут снова разойтись. Для затронутого участка нужно понимать, какая версия разрешена к выполнению и какие условия переданы для дальнейшего контроля.
Как избежать преждевременного восстановления покрытия
Обратная засыпка и восстановление благоустройства — разные переходы, каждый со своими условиями готовности. До их начала уточните, какие проверки, измерения и фиксация положения сети предусмотрены проектом и принятой процедурой. Календарное прибытие бригады благоустройства не является подтверждением готовности скрываемого участка.
Если сеть передают частями, обозначьте границы предъявляемого фрагмента и связь с ещё открытыми зонами. Нужно понимать, не потребуется ли повторный доступ к уже восстановленному покрытию для подключения или проверки соседнего участка. Такая увязка помогает отличить обоснованную поэтапность от последовательности, которая создаёт повторную работу.
Перед окончательной передачей сопоставьте фактические данные сети с планом восстановленных территорий. Уточните доступность обслуживаемых элементов и принадлежность дальнейшего ухода за покрытием. Эти вопросы не заменяют техническую приёмку наружной сети, но помогают передать заказчику завершённый участок с понятными границами ответственности и доступом для эксплуатации.
Как действовать при расхождении на трассе
Условный пример: фактическая точка подключения отличается от указанной на плане. Зафиксируйте расхождение и передайте его проектировщику и участникам подключения. Изменение маршрута оценивают вместе с отметками, пересечениями, объёмами и условиями производства. Перенос линии на плане без проверки связанных решений недостаточен.
После согласования обновляют документацию, ведомость работ и зависимости в графике. Порядок такой увязки раскрыт в статье о календарном планировании строительно-монтажных работ. Для сетей водоотведения отдельно подготовьте исходные данные о стоках и отметках.
В запросе на монтаж наружных сетей в СМП укажите тип системы, начальную и конечную точки, имеющиеся проектные материалы и ограничения территории. Возможность выполнения конкретного вида сети и состав участия обсуждаются по проекту.
