Монтаж сетей водоотведения: какие исходные данные нужны подрядчику

Содержание статьи

Назовите вид стоков и назначение участкаПередайте данные о нагрузке и режиме использованияОтметки и точки подключения важнее линии на планеКомплект исходных данных по одной системеДля ремонта опишите поведение существующей сетиЧто проверить в ответе подрядчикаКак собрать данные от пользователей помещенийПочему отметки нужно проверять в одной системеКак описать требования к обслуживанию сетиПриёмочный результат нужно определить до закрытия трасс

Для запроса на монтаж сетей водоотведения часто передают только план помещений и длину трубы. Этого недостаточно, чтобы определить работоспособное решение и состав работ. Подрядчику нужно понимать, что отводится, откуда и куда, в каком режиме, по каким проектным отметкам и с какими ограничениями существующей системы.

Если проект уже готов, эти сведения помогают проверить его комплектность и границы монтажа. Если проекта нет, они становятся основой задания на разработку. Площадь здания и приблизительное число сантехнических приборов не заменяют расчётных данных. Материал поможет собрать исходный пакет без самостоятельного назначения диаметров и уклонов.

Назовите вид стоков и назначение участка

Различайте бытовые, поверхностные и производственные стоки. Для производственного процесса передайте сведения о составе и свойствах отводимой среды, а также о режиме сброса. Нельзя считать любой сток пригодным для одной и той же сети только потому, что он жидкий.

Область свода правил СП 32.13330.2018 охватывает проектирование наружного водоотведения для бытовых, поверхностных и близких к ним по составу производственных стоков. Это ограничение показывает, почему сведения о среде нужны до выбора решения. Специальные производственные стоки требуют отдельной оценки; наличие монтажной услуги не означает возможность строительства любых очистных сооружений.

Укажите, какая часть системы передаётся: внутренняя разводка, выпуск, наружный участок или определённые подключения. На схеме выделите существующие и новые элементы разными обозначениями. Для каждой границы назовите исполнителя соседней части.

Передайте данные о нагрузке и режиме использования

Для здания нужны назначение помещений, число и типы источников стоков, режим работы и планируемые изменения. Для оборудования — документация, содержащая параметры отвода. Не заменяйте отсутствующие сведения усреднённым расходом из интернета: проектировщику важно знать, к какому процессу относится значение.

Если нагрузки ещё не определены, подготовьте перечень открытых вопросов. Например, технолог должен подтвердить режим сброса оборудования, а заказчик — будущую загрузку помещений. До получения ответа часть решений может быть предварительной; это нужно отразить в статусе документации.

Укажите одновременность использования там, где она известна из технологии или задания. Для оценки сети важна не только сумма подключений, но и характер их работы. Самостоятельно рассчитывать её по произвольным коэффициентам заказчику не требуется — его задача передать достоверное описание процесса.

Отметки и точки подключения важнее линии на плане

План показывает маршрут в горизонтальной плоскости. Для принятия решения нужны высотные данные: положение выпусков и принимающего участка, уровни пола или земли, необходимые пересечения. Если проект предусматривает самотечное движение, возможность выполнить его по принятой трассе оценивают по профилю и расчёту.

При подключении к существующей сети отметьте, какие данные проверены на месте, а какие взяты из архивной схемы. Разница между проектной и фактической отметкой может потребовать изменения решения. Замена диаметра или произвольное уменьшение уклона на площадке не является способом закрыть этот вопрос без проектировщика.

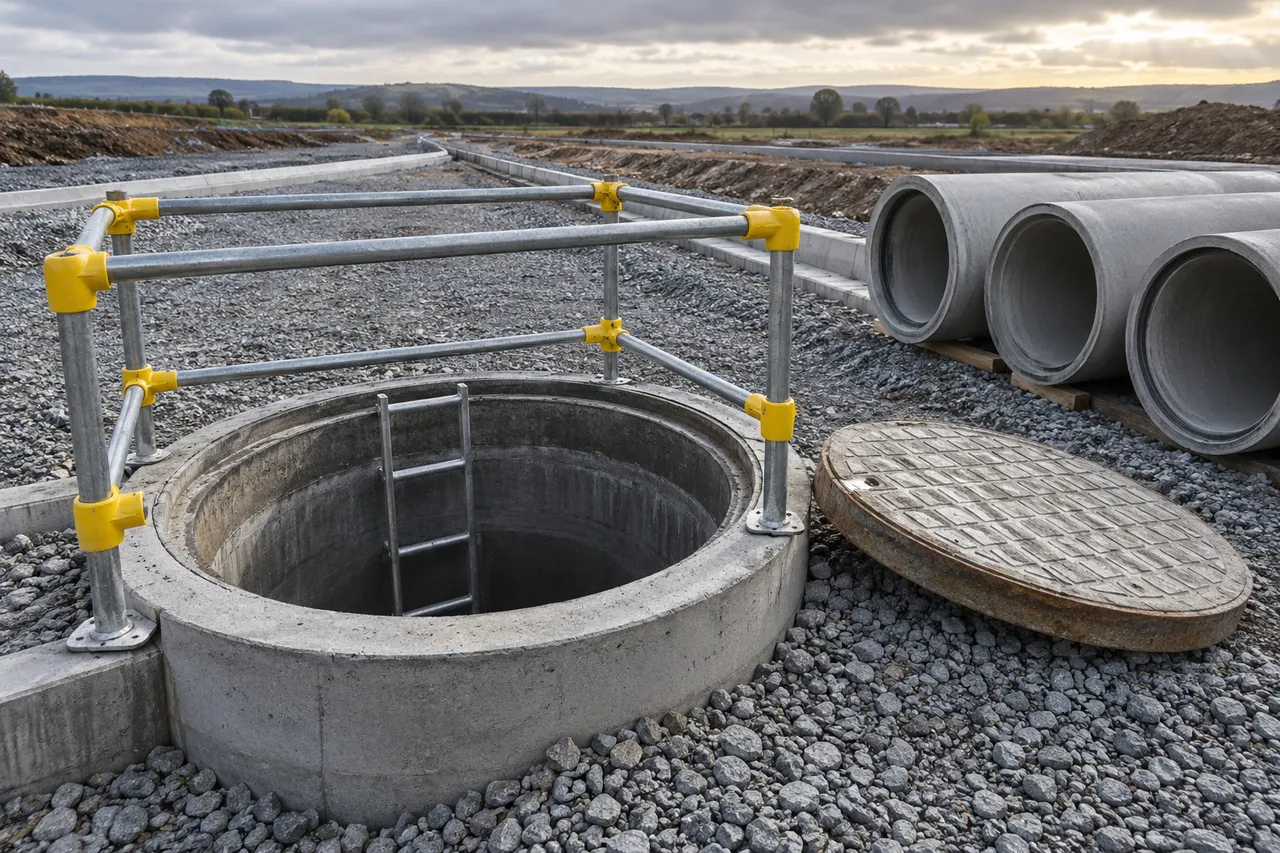

Для наружного участка передайте имеющиеся условия подключения и сведения о принимающей сети. Для внутреннего — состояние сохраняемых стояков, выпусков и доступных узлов. Возможность принять новые стоки должна быть подтверждена в рамках проектной задачи, а не предположена по наличию свободного патрубка.

Комплект исходных данных по одной системе

В таблице полезно добавить статус каждого материала: передан, требует проверки или ожидается от конкретного участника. Это позволяет начать независимые подготовительные действия и не скрывать отсутствие критических данных.

Для ремонта опишите поведение существующей сети

Передайте эксплуатации задачу собрать наблюдения: где возникает нарушение, при каких условиях, какие участки уже прочищали или заменяли, имеются ли результаты обследования. Жалоба на запах и жалоба на переполнение могут указывать на разные причины. Монтаж нового фрагмента без установления причины не гарантирует устранения проблемы.

Сведения о состоянии не должны подменяться обещанием подрядчика «посмотреть при монтаже». Если от них зависит граница замены, определите, какая проверка нужна до окончательного предложения. Если доступ возможен только после демонтажа покрытия, согласуйте порядок уточнения объёма и восстановления.

Также выясните, какие потребители затрагиваются при отключении участка. В действующем здании подготовка включает организацию доступа и уведомление ответственных пользователей через установленный заказчиком порядок. Техническое временное решение, если оно необходимо, должно быть разработано и согласовано отдельно.

Что проверить в ответе подрядчика

Предложение должно относиться к тем же границам и той же версии проекта, которые переданы в запросе. Сверьте, включены ли необходимые подготовительные операции, проходки, восстановление и передача результата. Если материалы поставляет заказчик, в предложении должно быть понятно, какая комплектность нужна исполнителю к началу монтажа.

Уточните, кто отвечает за выявленные противоречия исходных данных. Подрядчик может обнаружить, что чертёж и спецификация расходятся. Полезный ответ — перечень конкретных вопросов с влиянием на объём, а не молчаливый выбор одного из вариантов.

Условный пример: на плане предусмотрен выпуск в существующий колодец, но проверенная отметка подключения ещё отсутствует. Тогда проектное решение нельзя считать окончательно подтверждённым только по плану. Сначала получают исходное значение, проверяют трассу и обновляют затронутые материалы, затем согласуют монтажный объём.

Как собрать данные от пользователей помещений

Для задания по водоотведению полезно составить перечень оборудования и точек сброса по помещениям. Указывайте назначение потребителя, предполагаемый режим использования и источник технических характеристик. Сведения от поставщика оборудования отделяйте от предварительных пожеланий пользователя. Это позволит проектировщику понять, какие данные можно использовать, а какие ещё требуют подтверждения.

Если оборудование работает периодически, опишите сценарий, а не только среднюю загрузку помещения. Одновременная работа нескольких потребителей и последовательное использование могут задавать разные условия. Конкретные расчётные значения определяет специалист; заказчик передаёт достоверное описание процесса и не подменяет его произвольным коэффициентом запаса.

Отдельно отметьте будущие изменения, которые уже известны: перенос оборудования, разделение помещений или увеличение числа точек. Их не обязательно сразу включать в монтаж. Но проектировщик должен понимать, какой результат нужен сейчас и какие возможности рассматриваются отдельно. Иначе резерв будет либо отсутствовать, либо появится без обоснованного задания.

Почему отметки нужно проверять в одной системе

Разрозненные размеры от пола, потолка и существующего патрубка трудно сопоставить, если не определено общее основание отсчёта. При подготовке данных укажите, к каким отметкам относятся измерения и как они связаны с планами здания. Особенно внимательно проверяйте помещения, где ещё изменится конструкция пола или уровень чистовой поверхности.

Сравнивайте не только начало и конец предполагаемой трассы, но и промежуточные ограничения: балки, пересечения, дверные проёмы, сохраняемые коммуникации. Выбор способа прокладки и расчёт параметров остаются задачей проектирования. Однако ранняя фиксация препятствий помогает не выдавать монтажнику геометрически неполное задание.

Если фактическая точка подключения недоступна для осмотра, прямо укажите это в исходных материалах. Старую схему нельзя незаметно превращать в подтверждённый обмер. Согласуйте, кто обеспечивает доступ и когда проверяются необходимые параметры. До этого связанные решения должны сохранять понятный предварительный статус.

Как описать требования к обслуживанию сети

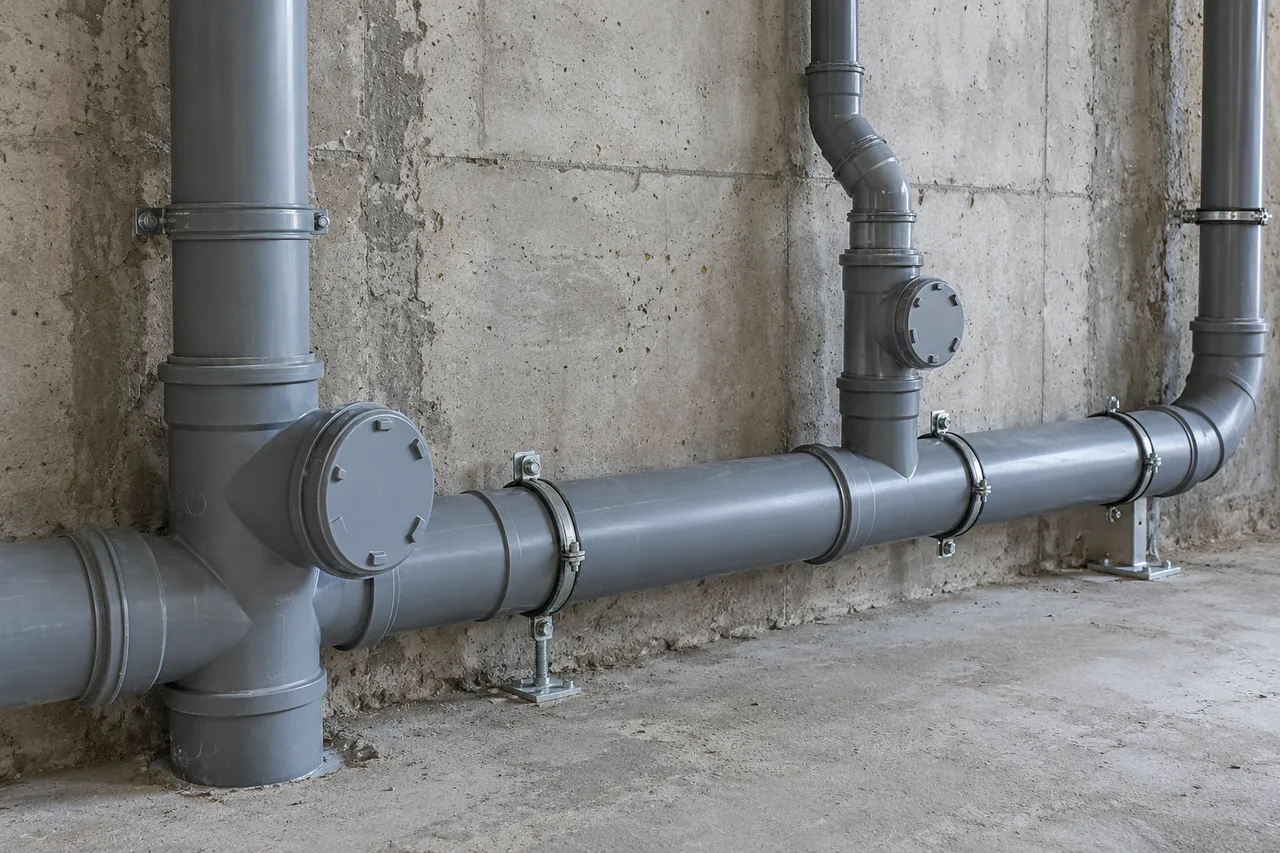

Помимо трассы обсудите доступ к предусмотренным проектом обслуживаемым элементам. После монтажа их могут закрыть мебелью, оборудованием или облицовкой. Поэтому размещение стоит согласовать вместе с архитектурой помещения, а не только с инженерным разделом. Размеры и исполнение доступа определяют по принятому решению.

Эксплуатации полезно заранее показать предполагаемую схему и узнать о реальных ограничениях пользования помещениями. Например, технический доступ через постоянно занятую зону может оказаться неудобным организационно. Это ещё не основание самостоятельно переносить элемент, но повод рассмотреть вопрос до отделки и окончательного выпуска документации.

В итоговом задании разделите исходные данные, требования к результату и открытые вопросы. К каждому вопросу привяжите ответственного за информацию. Такой комплект помогает подрядчику оценить готовность к монтажу и назвать недостающие сведения предметно. Заказчик получает управляемый список уточнений вместо общего ответа, что для начала работ недостаточно проекта.

Приёмочный результат нужно определить до закрытия трасс

Для конкретной системы установите, какие предусмотрены осмотры, измерения и испытания, какие участки будут скрыты и как фиксируется их фактическое положение. Методы и критерии зависят от вида сети и принятого решения. Случайный пролив воды не следует выдавать за подтверждение всех необходимых характеристик.

После работ заказчик должен видеть границы выполненного участка и его связь с сохраняемой сетью. Если часть системы остаётся вне договора, это отражают в передаче. Общие вопросы доступа и пересечений для наружной трассы рассмотрены в статье о подготовке земляных работ.

Для обсуждения монтажа водоотведения со СМП направьте имеющийся проект или схему, назначение системы и точки подключения. Добавьте сведения о сохраняемых участках и условиях выполнения — они помогут определить состав рассматриваемых работ.

Источники и документы

• Росстандарт: СП 32.13330.2018, статус и область применения
