Исполнительная документация на электромонтажные работы: что проверить при сдаче

Проверка исполнительной документации электромонтажа: схемы, маркировка цепей, скрытые работы, протоколы измерений и передача данных эксплуатации.

Материал ООО «СМП»Обновлено 25 октября 2026

Содержание статьи

Определите границы электротехнического комплекта Схемы должны объяснять фактическую конфигурацию Документы на продукцию нужно связать с установленными позициями Скрытые работы: найти участок и понять, что проверяли Протокол измерений читают вместе со схемой Выборочная проверка одной цепи Как не потерять документы при поэтапной сдаче Что делать с документом, в котором обнаружена ошибка Как проверить пригодность электронного архива Как передать комплект эксплуатации

Пример ситуации. На сдаче электромонтажа заказчику передали схемы, паспорта и протоколы, но обозначения линий в них не совпадают с надписями в щите. Формально папка собрана, а использовать её для обслуживания трудно. Исполнительная документация на электромонтажные работы должна позволять проследить фактически выполненный участок от схемы до места установки и результатов проверки.

Начните с согласованного перечня документов, затем проверьте их взаимосвязь. Не требуйте все возможные формы для любой работы: состав зависит от объекта, проекта и передаваемой системы. Здесь рассматривается приёмка комплекта; последовательность монтажа и его связь с отделкой вынесены в отдельный материал.

Определите границы электротехнического комплекта

Уточните, что именно передаётся: отдельный распределительный щит, кабельные линии, освещение, заземляющее устройство или комплекс систем. Укажите границы с существующей сетью и оборудованием других подрядчиков. Один протокол на часть цепей не подтверждает всю электроустановку, а документация поставленного щита не описывает внешние кабельные трассы.

Для строительства, реконструкции и капитального ремонта объектов капитального строительства состав и порядок ведения исполнительной документации устанавливает приказ Минстроя № 344/пр. В проверенном тексте учтены изменения, вступившие в силу 1 марта 2026 года. По конкретному объёму нужно определить применимые документы, а не копировать полный список без разбора.

Составьте реестр с группировкой по системам и участкам. Для каждой позиции укажите название, номер, дату, редакцию и относящиеся к ней линии или оборудование. Такой реестр позволяет увидеть отсутствующее подтверждение до того, как комплект попадёт на итоговую подпись.

Схемы должны объяснять фактическую конфигурацию

Проектная схема показывает принятое решение. Исполнительный комплект отражает выполненные работы и согласованные изменения. Если на объекте изменили маршрут или состав оборудования, проверьте, где это изменение оформлено и в каких листах отражено. Пометка «по месту» без понятного результата не помогает эксплуатации.

Для однолинейной схемы особенно важна согласованность обозначений щитов, аппаратов и отходящих линий. Для планов — возможность найти маршрут и точки подключения. Сверяйте характеристики по согласованному проекту, не пытаясь самостоятельно назначить кабель или аппарат защиты по статье.

На документах должны быть понятны статус и ответственность за выпуск. Если в папке есть несколько версий одной схемы, действующая версия должна выделяться однозначно. Устаревшие листы можно хранить в истории, но их нельзя смешивать с рабочим комплектом для эксплуатации.

Документы на продукцию нужно связать с установленными позициями

Паспорт изделия полезен, если можно установить, к какому оборудованию он относится. Сопоставьте обозначение, модель и имеющиеся идентификаторы с маркировкой на объекте и спецификацией. Несовпадение требует объяснения: это может быть согласованная замена, ошибка в документах или другая поставка.

Не воспринимайте любую копию сертификата как универсальное подтверждение. Вид необходимого документа зависит от продукции и применимых требований. Заказчику важно проверить предмет документа, его отношение к поставленной позиции и достаточность для согласованного комплекта.

Для оборудования заказчика распределите обязанность передать документы монтажнику. Иначе подрядчик может закончить монтаж, но не получить паспорт или инструкцию на приобретённое другой стороной изделие. В реестре должен быть виден источник недостающего документа, а не только фамилия человека, собирающего папку.

Скрытые работы: найти участок и понять, что проверяли

В электротехническом объёме часть элементов становится недоступной после отделки или закрытия конструкций. Документы по таким работам должны позволять определить место, состав и момент проверки. Перечень освидетельствований устанавливают по фактическим решениям и применимым требованиям.

Попросите показать связь акта с планом, схемой или другим однозначным описанием. Запись «прокладка кабеля на объекте» слишком широка для проверки конкретной трассы. Фото могут дополнять комплект, если видны положение и идентификация участка, но сами по себе не решают вопрос документального оформления.

Если подтверждения отсутствуют, нельзя оформлять их задним числом как проведённый осмотр. Нужно определить допустимый способ проверки фактического результата и порядок устранения пробела. Решение принимают ответственные участники с учётом доступности, проекта и требований к работам.

Протокол измерений читают вместе со схемой

Состав электрических испытаний и измерений выбирают по электроустановке, оборудованию и проекту. Область монтажных и наладочных работ описана в своде правил СП 76.13330.2016. Одного перечня популярных протоколов из интернета недостаточно, чтобы признать комплект полным.

В конкретном протоколе проверьте идентификацию объекта и цепи, дату, условия, применённую методику, результаты и вывод. Должно быть понятно, кто выполнил проверку и какие средства использовал. Числа без единиц измерения или без привязки к линии невозможно содержательно сопоставить с критерием.

Отдельно проверьте хронологию. Если после испытания заменили часть цепи или изменили подключение, специалист должен определить, какие проверки необходимо повторить. Старый протокол не следует автоматически распространять на изменённую конфигурацию.

Выборочная проверка одной цепи

Выберите доступную для идентификации линию совместно с ответственным электротехническим персоналом. Осмотр не должен требовать от представителя заказчика самостоятельного доступа к токоведущим частям.

Где искать	Какой вопрос задать	Что обнаруживает проверка
Маркировка щита и линии	Как цепь названа на объекте?	Неидентифицируемый или неоднозначный участок
Актуальная схема	То же ли обозначение и назначение?	Расхождение документации с фактической конфигурацией
План или кабельный перечень	Можно ли установить маршрут и конечную точку?	Потерянную связь между питающей и принимающей сторонами
Документы скрытых работ, если применимы	К этой ли трассе относится подтверждение?	Формальный акт без привязки
Протокол	Проверена ли именно эта цепь в принятом состоянии?	Чужой результат или проверку до последнего изменения
Реестр передачи	Включены ли действующие документы?	Потерю листов при сборке финального комплекта

Если маршрут прослеживается, это хороший признак организованности комплекта, но не замена полной технической проверки. При повторяющихся расхождениях расширьте выборку совместно с принимающей стороной.

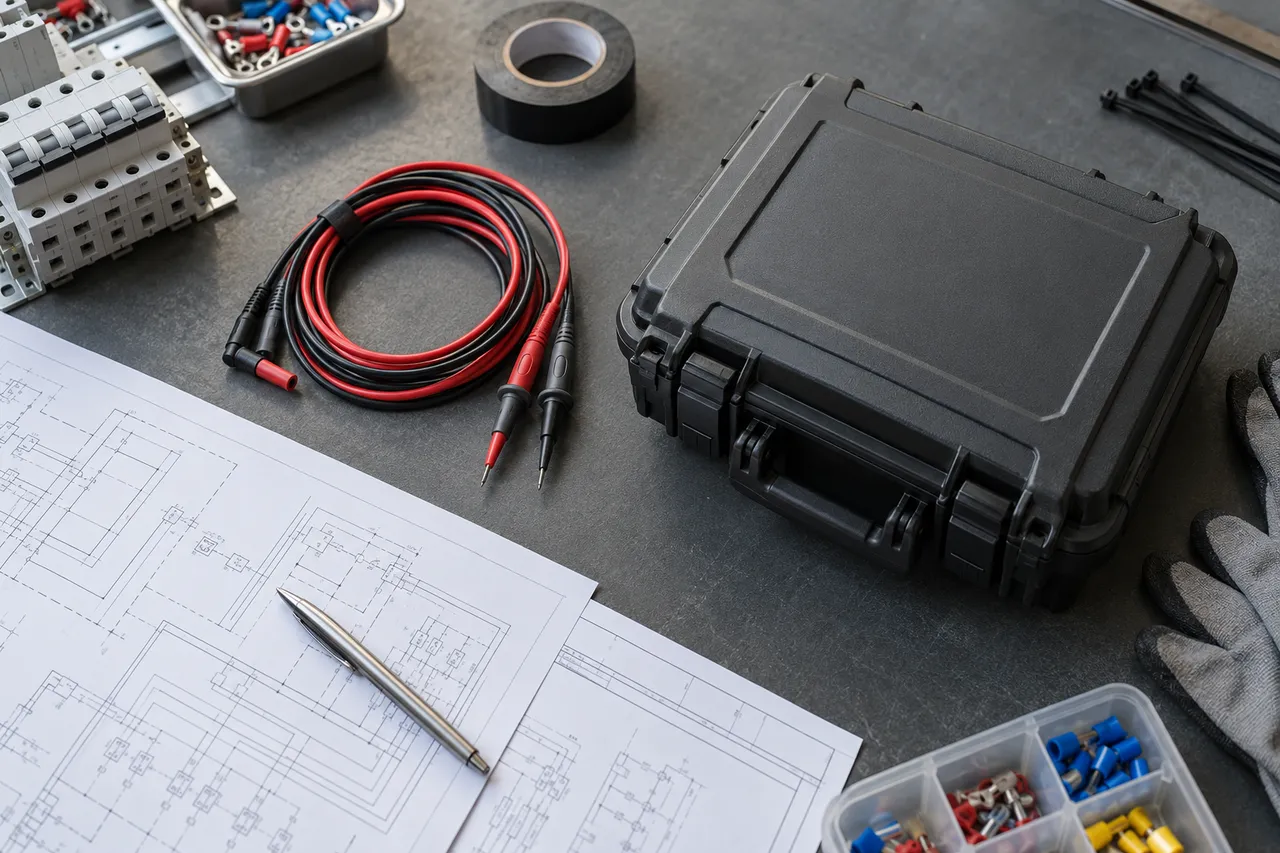

Приборы и схемы для подготовки электротехнической проверки

Как не потерять документы при поэтапной сдаче

Когда электромонтаж выполняют по этажам или зонам, общий комплект формируется постепенно. Полезно вести реестр, в котором документ связан с конкретным передаваемым участком и статусом: ожидается, получен, проверяется или принят. Тогда отсутствие схемы одной зоны не скрывается за общей записью «документация передана».

Для общих щитов и линий отдельно установите, как отражаются промежуточные состояния. Схема частично смонтированной системы не должна выглядеть как окончательная схема всего объекта. При последующем подключении новых участков проверьте, какие ранее выданные материалы заменяются и кому направляется актуальная версия. Это особенно важно при ранней передаче части помещений эксплуатации.

Состав подтверждений на каждом этапе согласуют с ответственными участниками. Не следует самостоятельно делить общий протокол на произвольные части или считать доступность отдельного помещения подтверждением готовности всей электроустановки. Заказчик должен видеть границу переданного результата и перечень вопросов, которые закрываются позднее.

Что делать с документом, в котором обнаружена ошибка

Сначала определите характер расхождения. Опечатка в названии помещения, неверное обозначение линии и несоответствие фактического оборудования схеме требуют разной проверки. Не исправляйте полученный файл самостоятельно так, будто новая запись выпущена ответственным исполнителем. Направьте замечание с указанием документа, места и связанного участка.

Если ошибка затрагивает идентификацию измеренной цепи, уточните у ответственного специалиста, можно ли однозначно установить объект по исходным записям. Само совпадение похожих названий этого не подтверждает. Решение об исправлении документа или дополнительной проверке принимают на основании фактических данных, сохраняя историю изменений.

После замены файла убедитесь, что прежняя версия исключена из актуального комплекта. Полезно сохранить её в архиве с понятным статусом, а принимающей стороне передать перечень заменённых документов. Иначе у монтажника, заказчика и эксплуатации останутся разные схемы с одинаковым названием.

Как проверить пригодность электронного архива

Откройте комплект на устройстве, которое не использовалось для его подготовки. Проверьте доступность файлов, читаемость мелких обозначений и поворот листов. Скан, который выглядит нормально в уменьшенном просмотре, может не позволять различить номер аппарата или подпись при увеличении. Такие проблемы лучше обнаружить до завершения передачи.

Структуру папок стройте вокруг систем и видов документов, а не фамилий отправителей. В реестре указывайте название, версию и связь с объектом. Форматы редактируемых файлов и условия их передачи определяют по договорённости; наличие PDF не означает автоматической передачи исходной модели или права её изменять.

Попробуйте решить по архиву практическую задачу: найти схему выбранного щита и связанные документы на установленное оборудование. Делать это следует без открытия действующих щитов и вмешательства в электроустановку. Проверка касается полноты информации; осмотры и электрические измерения остаются задачей персонала с соответствующими полномочиями.

Как передать комплект эксплуатации

Разделите документы, описывающие монтаж, и сведения, необходимые для дальнейшего обслуживания. Эксплуатации нужны понятные схемы, инструкции и относящиеся к передаваемому оборудованию настройки в согласованном объёме. Файлы с названиями «финал», «финал2» и «исправленный» лучше заменить реестром с обозначениями и редакциями.

Проверьте читаемость сканов и возможность открыть электронные файлы. Содержательный документ бесполезен, если его подпись или маркировка неразборчива. Порядок электронного оформления, подписания и передачи должен соответствовать применимым требованиям и принятому документообороту.

При обсуждении электромонтажных работ со СМП приложите схему передаваемого участка и требования принимающей стороны к комплекту. Это поможет заранее связать выполняемый объём с документами, которые нужно подготовить к сдаче.
