Теплоизоляция промышленных трубопроводов: какие параметры нужны для выбора решения

Содержание статьи

Вопрос первый: что должно измениться после изоляцииВопрос второй: каковы рабочие и внешние условияВопрос третий: как проверяется риск конденсацииВопрос четвёртый: какой комплект свойств подтвердитьВопрос пятый: что происходит в узлахВопрос шестой: нужна ли наружная оболочкаКак учесть обслуживание арматуры и соединенийЧто выяснить перед восстановлением повреждённой изоляцииКак проверить полноту заказа на защитную оболочкуКак выглядит достаточное задание

Пример ситуации. Для изоляции трубопровода предложили материал и толщину, но не спросили температуру среды, условия помещения и назначение защиты. Такое предложение пока нельзя считать обоснованным. Теплоизоляция промышленных трубопроводов выбирается под конкретную задачу: ограничить теплопотери, предотвратить поверхностный конденсат, обеспечить требуемую температуру поверхности или решить другую предусмотренную проектом задачу.

Сначала определяют критерий, затем собирают расчётные условия и выбирают конструкцию. Один материал одинакового вида может выпускаться для разных режимов, а одинаковая толщина не означает одинаковый результат. Ниже — последовательность вопросов, которая поможет заказчику подготовить данные и оценить полноту решения.

Вопрос первый: что должно измениться после изоляции

Опишите ожидаемый результат измеримо, но не назначайте его значение без основания. Если требуется ограничить тепловые потери, нужен соответствующий расчётный критерий. Если задача связана с доступной персоналу поверхностью, учитывают эксплуатационные условия и применимые требования. Для холодной системы отдельно оценивают риск конденсации и защиту конструкции от увлажнения.

В своде правил СП 61.13330.2012 определена область проектирования тепловой изоляции оборудования и трубопроводов, включая ограничения применения. Сам факт, что трубопровод промышленный, не делает любой материал пригодным. Расчёт и выбор конструкции выполняют в рамках соответствующей задачи.

Не объединяйте цели молча. Решение, рассчитанное для ограничения одного параметра, нужно проверить и по другим существенным условиям. Заказчик должен видеть, какие критерии рассмотрены, а какие не относятся к заданию.

Вопрос второй: каковы рабочие и внешние условия

Передайте назначение трубопровода, среду, рабочие режимы и возможные состояния остановки. Для оборудования с меняющейся температурой важно описать диапазон и характер изменения по подтверждённым данным. Номинальное значение из названия процесса может не отражать наиболее значимый режим.

Укажите наружный размер трубы, длины участков, арматуру, опоры и места сопряжений. Число метров прямого трубопровода не описывает объём изоляции сложного узла. Для ремонта добавьте сведения о существующем покрытии и подготовке поверхности.

Внешние условия включают размещение внутри или снаружи здания, температуру и влажность воздуха, воздействие осадков и другие факторы, относящиеся к проекту. Если участок проходит через разные зоны, его не следует автоматически считать однородным. Участок в сухом помещении и продолжение на открытом воздухе могут потребовать разных решений.

Вопрос третий: как проверяется риск конденсации

Для холодных поверхностей нельзя выбрать толщину только по диаметру трубы. В расчёте существенны температура и влажность окружающего воздуха, температура среды и свойства изоляции. В руководстве K-FLEX, раздел 10.6, расчёт против поверхностной конденсации связан с температурой точки росы и наружной поверхности изоляции.

Практический вывод для заказчика: запросите исходные условия, при которых получено решение. Если расчёт выполнен для другой влажности или другого помещения, его результат нельзя без проверки перенести на ваш участок. Самостоятельно выбирать толщину по одному рекламному графику не стоит.

Защита от проникновения влаги и наружная механическая оболочка решают разные задачи. Уточните, какие слои предусмотрены и как обеспечивается их непрерывность в стыках и узлах. Для конкретного материала используйте действующую документацию изготовителя; решения из руководства одного продукта не переносятся на другой автоматически.

Вопрос четвёртый: какой комплект свойств подтвердить

В предложении нужно видеть не только общее название материала, но и конкретное исполнение. Запросите документацию с областью применения и характеристиками, использованными в расчёте. Если расчёт сделан по одному материалу, а к поставке предложен другой, замена требует проверки.

Не сравнивайте материалы только по плотности или внешнему сходству. Для выбранной задачи значим набор свойств, а также способ монтажа и взаимодействие с основанием. Заказчику полезно попросить исполнителя показать, какие характеристики определили решение и где они подтверждены.

Для среды с особыми условиями эксплуатации передайте соответствующие ограничения проектировщику. Не принимайте формулировку «универсальная изоляция» как техническое обоснование. Возможность применения должна относиться к конкретной продукции и вашему режиму.

Вопрос пятый: что происходит в узлах

Прямые участки проще описать и измерить, но решение должно охватывать отводы, опоры, арматуру, соединения и окончания изоляции. Уточните, где требуется доступ для обслуживания и как он обеспечивается в принятой конструкции. Съёмный элемент, если он нужен, должен быть частью задания, а не обещанием на словах.

Для каждого характерного узла запросите проектное решение или применимую инструкцию. При приёмке сравнивают фактическое выполнение с этим основанием. Закрытие сложного места произвольным обрезком материала может выглядеть завершённым, но не подтверждать требуемой конструкции.

Условная ситуация: изоляцию выполнили на прямой трубе, а возле арматуры оставили разрывы, потому что заказ считали только в погонных метрах. Решение начинается с уточнения состава узлов и требуемого доступа, после чего корректируют объём. Общая длина без этой детализации не позволяет сравнить предложения.

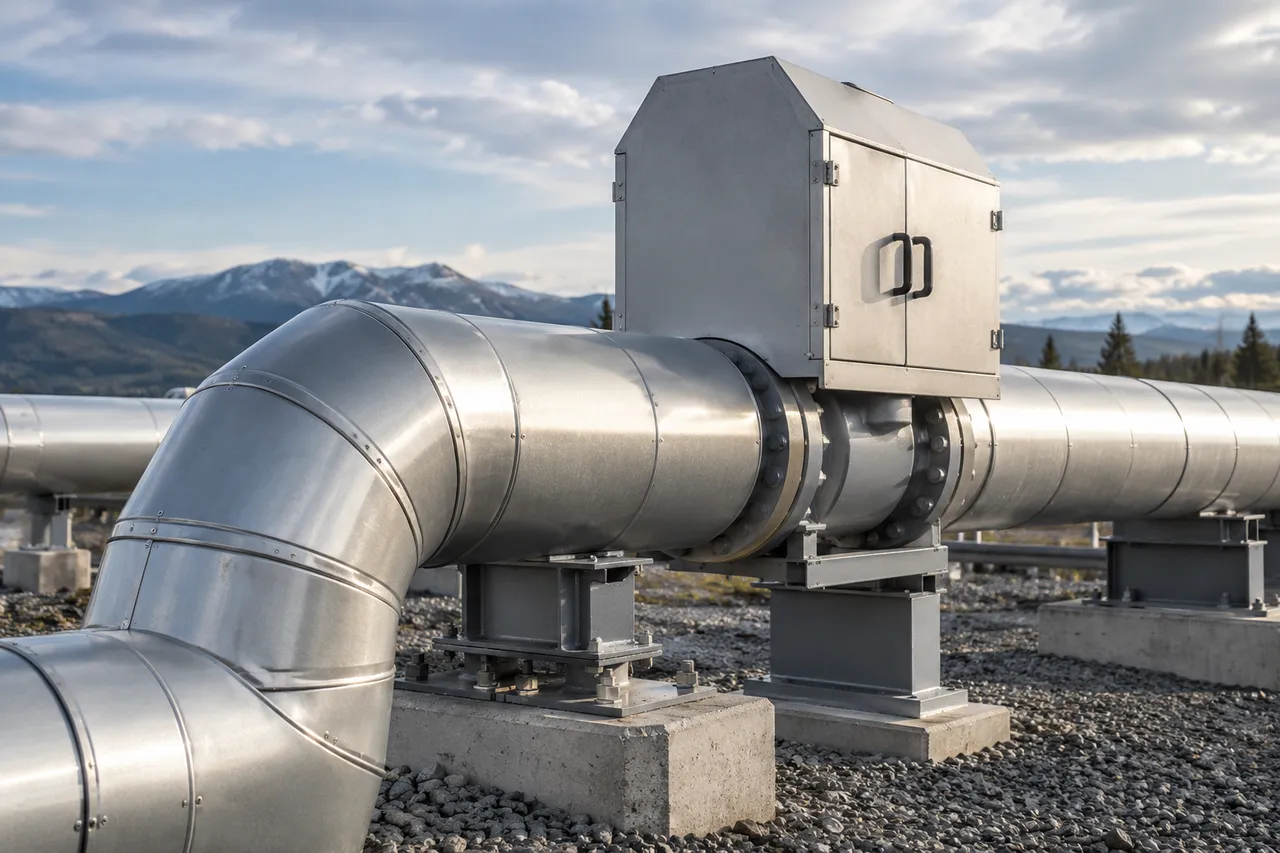

Вопрос шестой: нужна ли наружная оболочка

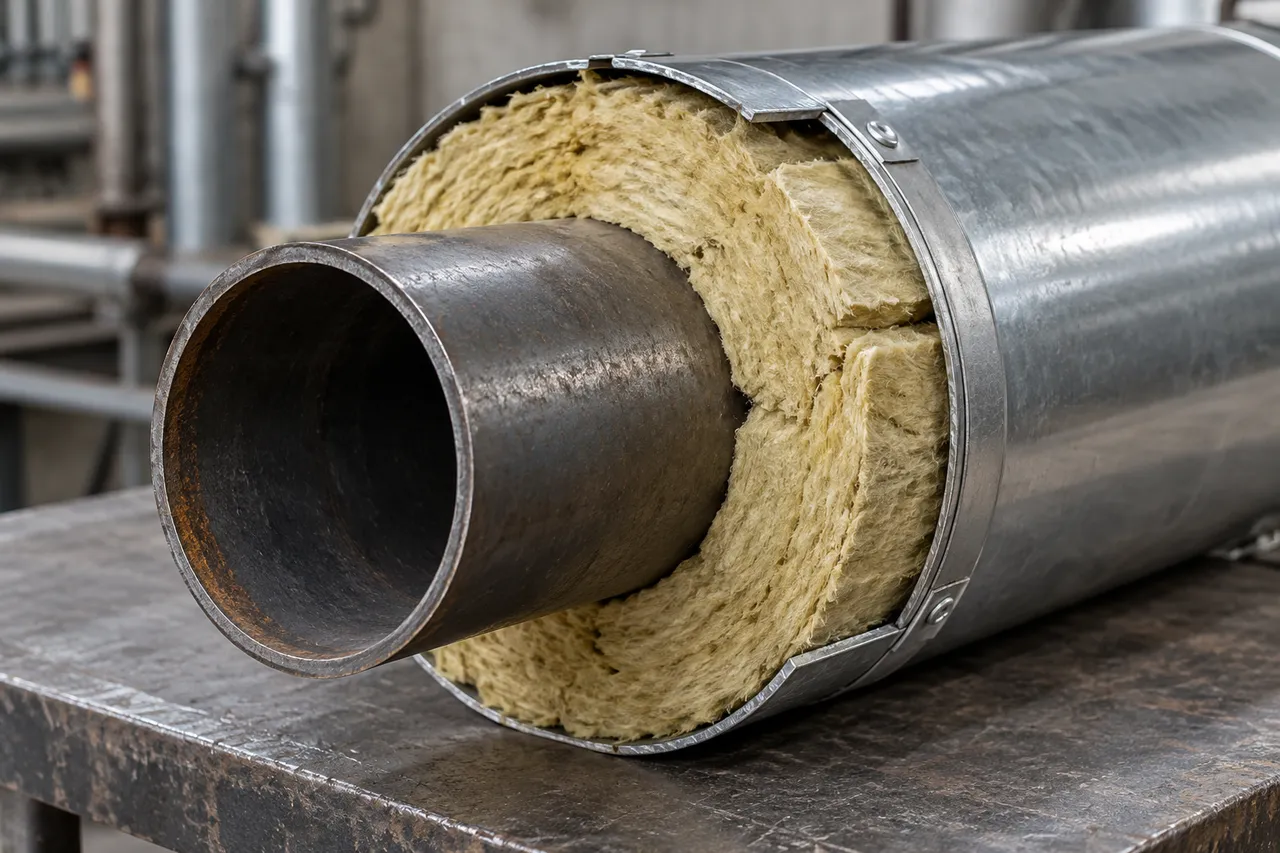

Если предусмотрено окожушивание, опишите его отдельно: границы, материал и исполнение по проекту, сопряжения, крепление и обслуживаемые места. Металлический кожух не заменяет теплоизоляционный слой и не подтверждает его качество. После установки оболочки часть дефектов станет менее доступной для осмотра.

Поэтому определите проверку изоляции до закрытия. Нужно установить соответствие материала, толщины и выполнения узлов принятому решению в предусмотренном объёме. Метод измерения и критерии выбирают для конкретной конструкции; надавливание рукой не является универсальной проверкой толщины.

Уточните, кто готовит поверхность трубопровода и в каком состоянии передаёт её изоляционному подрядчику. Если подготовка не входит в его договор, она всё равно должна иметь исполнителя и критерий готовности. Иначе наружный слой будет скрывать нерешённый вопрос основания.

Как учесть обслуживание арматуры и соединений

Для прямого участка и обслуживаемого узла могут понадобиться разные конструктивные решения. До заказа изоляции отметьте арматуру, соединения и приборы, к которым эксплуатация должна получать доступ. В задании важно описать необходимость обслуживания, а исполнение разъёмных элементов и сопряжений определить по проекту и документации выбранной системы.

В руководстве производителя по монтажу технической изоляции узлы арматуры рассматриваются отдельно от рядовой поверхности трубопровода. Для заказчика практический вывод состоит в необходимости учитывать узлы в объёме заказа. Одинаковая длина трубопровода ещё не означает одинаковую сложность изоляционного комплекта.

Проверьте, как снимается защитная часть и что происходит с изоляцией после обслуживания. Возможность демонтировать оболочку не должна оставаться только предположением. Если узел доступен в тесном пространстве, полезно обсудить последовательность действий с эксплуатацией до изготовления защитных элементов. Геометрию согласуют с фактическим оборудованием.

Что выяснить перед восстановлением повреждённой изоляции

Не ограничивайте задачу заменой внешнего кожуха, пока не установлено состояние нижележащих слоёв. Повреждение оболочки и нарушение всей изоляционной конструкции могут выглядеть похоже снаружи, но требовать разного объёма работ. Состав обследования определяет специалист с учётом условий и доступности участка.

Зафиксируйте место, наблюдаемые признаки и сведения об эксплуатации. Уточните, когда возникло повреждение и были ли рядом обслуживание или изменения оборудования. Эти данные помогают рассматривать причину, а не только восстанавливать внешний вид. Не стоит автоматически переносить исполнение соседнего участка, если его соответствие текущим условиям не подтверждено.

Для сравнения предложений разделите демонтаж, подготовку поверхности, восстановление изоляционных слоёв и защитного покрытия в применимом объёме. Уточните границы сопряжения с сохраняемой частью. Без этого один исполнитель может оценить локальную оболочку, а другой — восстановление всей конструкции, и итоговые суммы окажутся несопоставимыми.

Как проверить полноту заказа на защитную оболочку

Ведомость прямых участков дополните поворотами, ответвлениями и окончаниями, которые предусмотрены решением. Для каждого нестандартного элемента нужна понятная геометрия и связь с изолированным наружным размером. Размер металлической трубы сам по себе не определяет готовый габарит кожуха.

Уточните ответственность за контрольный обмер. Если изоляционный слой ещё не выполнен, размеры могут зависеть от его принятой конструкции. Если он уже существует, требуется согласовать пригодность фактической основы. Это помогает не заказывать оболочку по предварительным данным, которые затем изменятся в процессе подготовки.

При получении сверяйте элементы по монтажным зонам и согласованным позициям. Комплектность важна не меньше качества отдельной детали: отсутствие завершающего элемента может оставить узел незавершённым. Порядок монтажа и проверки оболочки следует увязать с общей задачей изоляции, а не оценивать её только как декоративное металлическое покрытие.

Как выглядит достаточное задание

В итоговом пакете должны быть схема участков, назначение изоляции, подтверждённые режимы, геометрия, выбранная конструкция и характерные узлы. Дополните его сведениями о доступе, действующем производстве и последовательности передачи. Для расчётной части должно быть ясно, кто её выполняет и какие исходные данные использует.

На приёмке проверяют соответствие именно этому пакету. Отдельно фиксируют фактический состав, документы на материалы и результаты предусмотренного контроля. Эксплуатационные ограничения и обслуживаемые элементы передают принимающей стороне.

Для оценки теплоизоляционных работ в СМП направьте проектное исполнение, геометрию и условия участка. Если требуется металлическая защита, выделите окожушивание отдельной частью задания. Материал и толщина должны иметь проектное основание, а возможность исполнения рассматривается по конкретному объёму.

Источники и документы

• Росстандарт: СП 61.13330.2012, область проектирования тепловой изоляции
• K-FLEX: рекомендации по применению, раздел 10.6; используется для объяснения расчётных зависимостей
