Проектирование инженерных систем здания: какие разделы нужны и как их согласовать между собой
Как определить состав инженерного проекта, распределить исходные данные и проверить связи вентиляции, электрики, водоснабжения и других разделов.
Содержание статьи
Разделы выбирают по функции зданияНазначение документации определяет глубину разработкиПодготовьте общую исходную основуСопряжения: кто выдаёт данные и кто их используетПроверяйте не только столкновения трассЗамена оборудования требует повторной координацииКак работать с данными, которые ещё не определеныЧто проверить в задании на обслуживание оборудованияКак обсуждать стоимость разных проектных вариантовКак принять проектный результатПример ситуации. Проектировщики выдали свои разделы, но на общем плане воздуховод пересекает кабельный лоток, а для выбранной установки не предусмотрели питание. Чтобы избежать подобных разрывов, проектирование инженерных систем здания нужно заказывать вместе с координацией разделов. Перечень названий систем сам по себе не описывает результат разработки.
Заказчику предстоит определить назначение документации, границы каждой системы и порядок обмена заданиями. Материал поможет составить перечень выдаваемых материалов и проверить наиболее значимые сопряжения. Детальные исходные данные именно для вентиляции разобраны в отдельной статье о задании на проектирование.
Разделы выбирают по функции здания
Начните с описания эксплуатации: какие процессы происходят в помещениях, кто ими пользуется, какое технологическое оборудование предусмотрено и что должно работать одновременно. Для существующего объекта добавьте сведения о сохраняемых системах. Если часть оборудования ещё выбирается, обозначьте неопределённость и ответственного за решение.
Из этих данных формируется инженерный состав: электроснабжение и освещение, водоснабжение и канализация, отопление, вентиляция, кондиционирование, необходимые слаботочные системы и автоматизация. Это не универсальный список услуг одного подрядчика. Для конкретного объекта часть направлений может отсутствовать, а специальные системы потребуют отдельного задания и исполнителя.
Сокращения лучше расшифровать прямо в запросе. Под ВК обычно понимают водоснабжение и канализацию, под ОВиК — отопление, вентиляцию и кондиционирование, под СС — слаботочные системы. Обозначение ЭОМ встречается для электрооборудования и электрического освещения. Участники должны одинаково понимать состав каждого комплекта: похожая аббревиатура не гарантирует одинаковый объём.
Назначение документации определяет глубину разработки
Укажите, для чего нужен результат: принятия концептуального решения, прохождения предусмотренных процедур, закупки оборудования или выполнения монтажа. Общая схема может помочь выбрать принцип работы системы, но не дать монтажнику узлов и размеров. Напротив, подробная рабочая документация не заменяет требуемые процедуры согласования сама по себе.
Постановление Правительства № 87 устанавливает состав и содержание проектной документации в своей области применения. По нему нельзя механически определить состав любого отдельного коммерческого заказа. В задании следует связать правовой режим объекта с конкретным перечнем разрабатываемых материалов.
Попросите исполнителя назвать выдаваемые расчёты, схемы, планы, спецификации и задания смежным разделам. Отдельно определите формат передачи и возможность дальнейшего использования файлов. Наличие трёхмерной модели имеет смысл только вместе с понятным наполнением: красивая визуализация не подтверждает, что в ней учтены подключения и зоны обслуживания.
Подготовьте общую исходную основу
У всех проектировщиков должны быть одинаковые планы, отметки и обозначения помещений. В существующем здании старый чертёж стоит отличать от проверенных фактических данных. Если на плане нет поздней перегородки, трассировка может оказаться невыполнимой независимо от качества расчёта.
Составьте реестр исходных материалов. Для каждой позиции полезны дата, версия, источник, статус подтверждения и получатели. Условие «технологическое оборудование будет уточнено» должно иметь срок решения и перечень зависимых разделов. Иначе оно незаметно превращается в постоянное допущение.
Ресурсные условия также должны быть едиными. Укажите доступные сведения о подключениях, выделенных мощностях и параметрах ресурсов, переданные соответствующими организациями. Не поручайте каждому проектировщику самостоятельно предполагать их значения. Если возможности существующей инфраструктуры ещё не подтверждены, это отдельная задача до окончательного выбора оборудования.
Сопряжения: кто выдаёт данные и кто их использует
Большинство организационных разрывов возникает между комплектами. Установка вентиляции принадлежит одному разделу, её питание — другому, опорная конструкция — третьему. Заказчик должен определить, кто собирает эти решения в согласованный результат.
| Сопряжение | Что передаёт инициатор | Что подтверждает принимающий раздел |
|---|---|---|
| Оборудование — электроснабжение | Электрические характеристики, режимы и расположение подключения | Возможность питания и отражение потребителя в схеме |
| Трассы — конструкции | Проходки, нагрузки, опоры и места установки | Допустимое конструктивное решение и необходимые узлы |
| Инженерия — архитектура | Габариты и зоны доступа к обслуживанию | Сохранение проходов, высот и доступа после отделки |
| Водоотведение — оборудование | Точки и условия отвода стоков или конденсата | Подходящее подключение в проекте принимающей системы |
| Автоматика — оборудование | Сигналы, команды, состояния и интерфейсы | Совместимость устройств и распределение функций управления |
| Внутренние — наружные сети | Границы и параметры передачи | Совпадение точки подключения и условий с обеих сторон |
Таблица — основа междисциплинарного обсуждения, а не перечень обязательных листов. Для каждого стыка назначьте ответственную сторону и форму подтверждения. Если оба исполнителя считают решение чужим, вопрос должен получить владельца до выпуска документации.
Проверяйте не только столкновения трасс

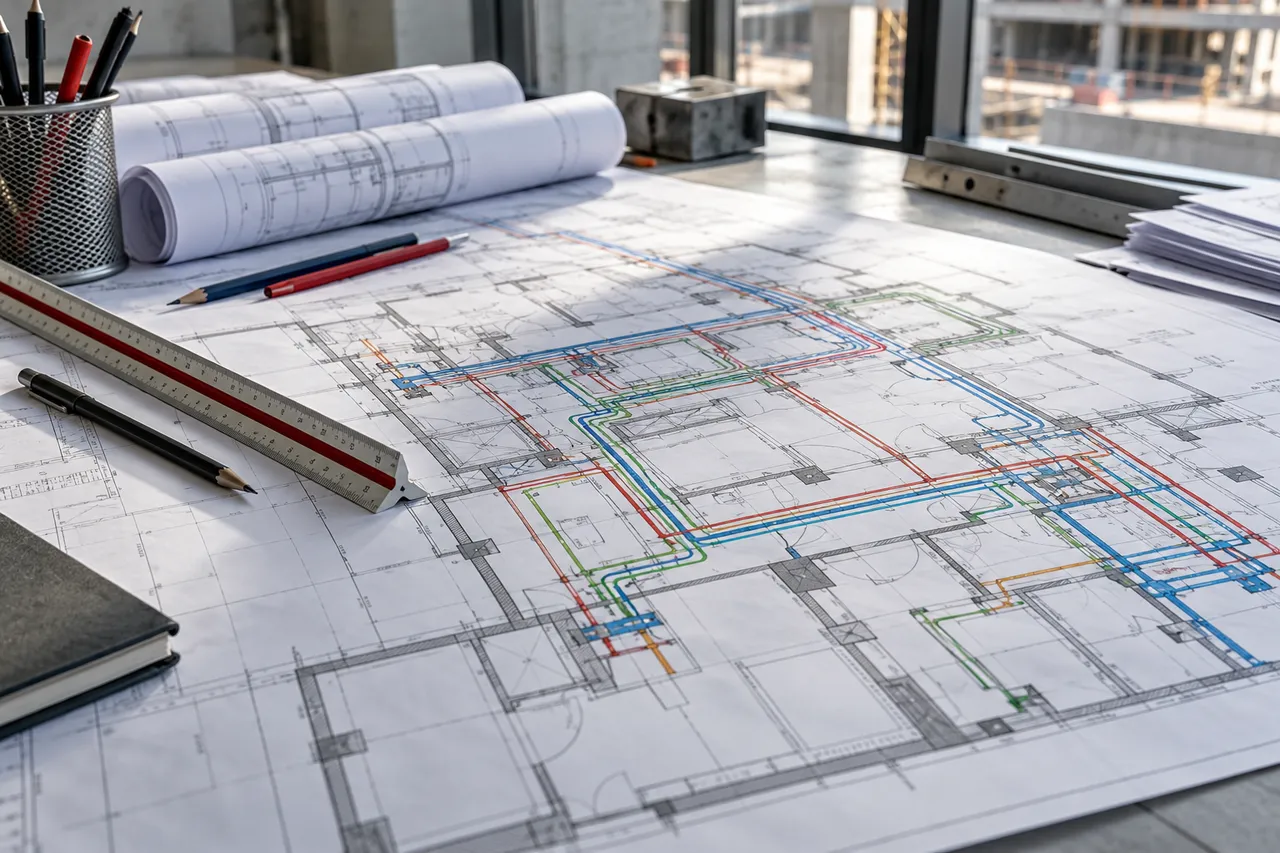

Геометрическая проверка отвечает на вопрос, помещаются ли элементы в здании. Но две непересекающиеся трассы могут блокировать обслуживание оборудования. Поэтому рядом с размещением проверяют возможность открыть люк, заменить фильтр, снять узел и пройти к арматуре. Необходимое пространство определяют по принятому оборудованию и его документации.
Функциональная проверка рассматривает совместную работу систем. Например, команда на запуск должна быть связана с условиями готовности, а сигнал состояния — иметь понятного получателя. Фразу «интеграция с автоматикой» нужно раскрыть в перечень функций: что передаётся, куда, в каком режиме и кто проверяет результат.
Для отопления и вентиляции нормативную область проектирования описывает свод правил СП 60.13330.2020. Применимые параметры и требования выбирают по назначению здания и систем. Их нельзя назначать по аналогии с объектом другой категории только потому, что оборудование выглядит похожим.
Замена оборудования требует повторной координации
Условная ситуация: поставщик предложил установку с подходящей производительностью, но другими габаритами и подключениями. Согласование модели только специалистом по вентиляции не закрывает вопрос. Нужно проверить питание, автоматику, опоры, доступность обслуживания и транспортировку к месту установки.
Для такой замены полезна карточка изменения: исходная позиция, предлагаемая замена, различия, затронутые разделы и подтверждения ответственных. После принятия решения обновляют не только спецификацию, но и связанные листы. Старая модель в одном из комплектов может привести к закупке несовместимого узла.
Тот же порядок применяйте к изменению назначения помещения. Перестановка мебели и замена технологического процесса имеют разное влияние. Проектировщики должны получить описание нового использования, а не только обновлённую планировку.
Как работать с данными, которые ещё не определены
Неопределённость на старте проекта бывает допустима, если она явно описана. Например, технологическое оборудование ещё выбирается, но уже известны его назначение и место. Попросите проектировщика разделить сведения на подтверждённые, предварительные и отсутствующие. Для предварительных значений нужно указать, кто и когда должен их подтвердить, а также какие решения зависят от уточнения.
Полезно установить точки, после которых изменение исходных данных требует пересмотра связанных материалов. Выбор принципиальной схемы, выдача заданий смежникам и выпуск спецификации создают разные последствия для изменений. Заказчику важно понимать эти последствия до согласования очередной версии, а не после заказа оборудования по устаревшим характеристикам.
Если нужное решение задерживается, обсуждают возможность независимой разработки других частей. Но границы независимости определяет проектировщик. Нельзя считать помещения отдельными только потому, что они находятся на разных этажах: их могут объединять общие установки, стояки или электрические нагрузки. В реестре вопросов отражают именно техническую зависимость.
Что проверить в задании на обслуживание оборудования

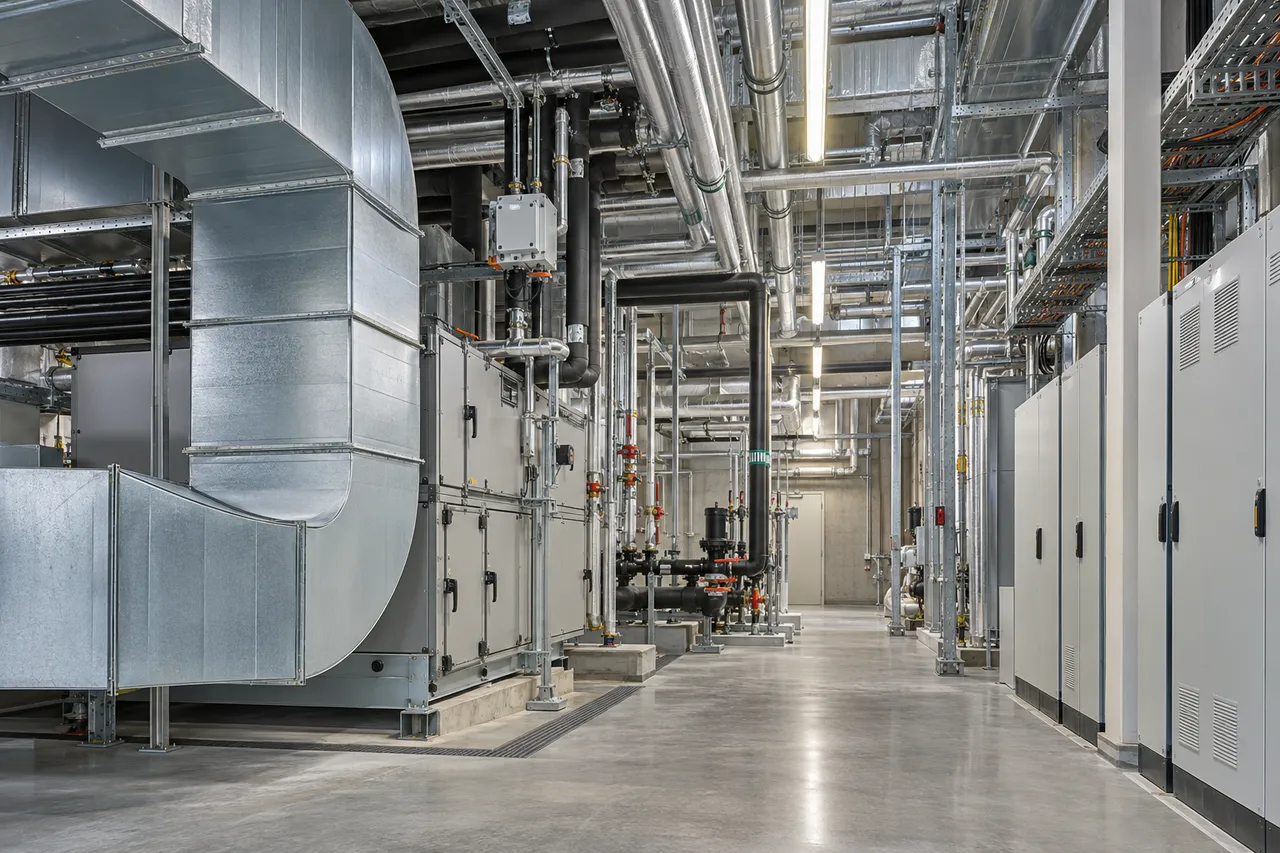

Рядом с вопросом «помещается ли установка» поставьте вопрос «как её будут обслуживать». Для выбранной модели нужно проверить доступ к сменным элементам, возможность открытия панелей и путь демонтажа крупных узлов. Требуемые пространства берут из документации оборудования и проектного решения, а не назначают одинаковыми для всех установок.
Представьте последовательность обычного обслуживания: специалист приходит к оборудованию, открывает панель, извлекает элемент и выносит его из помещения. На каждом шаге могут обнаружиться ограничения, незаметные на плане трасс. Для обсуждения полезен разрез или схема зоны доступа, особенно в тесных технических помещениях и над подвесными потолками.
Проверьте также, не меняется ли доступ после отделки и установки мебели. Люк на инженерном плане может оказаться над стационарным шкафом на архитектурном. Такие пересечения относятся к координации задания, поэтому эксплуатацию стоит подключить до окончательного выпуска. Новые пожелания при этом отделяют от уже согласованных требований.
Как обсуждать стоимость разных проектных вариантов
Сравнивайте варианты по одинаковому набору исходных условий. Более компактное решение может потребовать иных подключений, а более простая схема — другой организации эксплуатации. Попросите назвать, какие различия относятся к оборудованию, строительной подготовке, автоматике и последующему обслуживанию. Одного сравнения цены основных агрегатов недостаточно.
Результат обсуждения удобно оформить как перечень принятого и отклонённого: выбранный вариант, причины выбора, сохраняемые ограничения и условия дальнейшего уточнения. Это помогает избежать возврата к уже закрытым вопросам при смене участника проекта. Необоснованные оценки будущих расходов не следует выдавать за расчёт.
После выбора проверьте, что решение прошло по всем затронутым разделам. Протокол совещания объясняет намерение, но монтаж выполняют по выпущенным материалам. Поэтому окончательную согласованность проверяют по планам, схемам, спецификациям и заданиям, а не только по записи «вариант согласован» в переписке.
Как принять проектный результат
Сверьте комплект с заданием: все ли предусмотренные материалы выданы и понятен ли их статус. Затем проверьте закрытие реестра исходных вопросов и сопряжений. Наличие подписанного титульного листа не объясняет, остались ли ограничения, мешающие закупке или монтажу.
Удобный выборочный тест — пройти путь одного оборудования. Найдите его в спецификации, на плане, в электрическом подключении, в задании на конструкцию и в описании управления, если эти части применимы. Обозначения и характеристики должны согласовываться. Это не заменяет техническую проверку проекта, но помогает заказчику обнаружить разрыв комплекта.
В СМП можно направить описание объекта, требуемые разделы и доступные планы для обсуждения проектирования инженерных систем. До заключения договора определяют состав выпуска, исполнителя, подписантов и ответственность за документацию.
