Документы при монтаже системы отопления: что подготовить до работ и получить после
Как собрать документы отопительного раздела: исходные схемы, согласованные изменения, результаты испытаний, настройки и сведения для эксплуатации.
Содержание статьи
До монтажа: зафиксировать проектную основуОтделите три группы документовВо время работ: фиксировать то, что потом не увидетьИспытание должно относиться к определённому контуруРеестр, который удобно читать принимающей сторонеЧто передать эксплуатации кроме папки актовКак разделить документы новой и существующей части отопленияКакие вопросы задать при передаче настроекКак подготовить комплект к передаче новому обслуживающему персоналуКак провести выборочную проверку комплектаПример ситуации. После замены отопления заказчик получил акт выполненных работ, но не знает, где проходят новые участки и какие настройки приняты на регулирующей арматуре. Чтобы избежать такой передачи, документацию монтажа системы отопления нужно определить до начала работ и вести по мере их выполнения.
Комплект должен отвечать на разные вопросы: по чему монтировали, что установили фактически, как проверили и что передали эксплуатации. Не каждая система требует одинаковых форм. Ниже — способ собрать реестр по конкретному отопительному разделу и проверить его связность, не превращая документы в формальную папку.
До монтажа: зафиксировать проектную основу
Начните с схемы системы, планов, спецификации и доступных расчётных данных в предусмотренном объёме. Для ремонта укажите сохраняемые участки и места подключения. Документы должны позволять отличить новое от существующего и установить, какие элементы относятся к договору.
Проверьте исходные условия по источнику теплоснабжения и оборудованию. Если характеристики существующего подключения не подтверждены, отметьте, кто должен их получить и как это влияет на проект. Нельзя подменять эти сведения предположением, что новая система будет работать так же, как прежняя.
В реестре укажите действующие версии. Если после закупки заменили прибор или арматуру, проследите оформление изменения. Совпадение присоединительного размера ещё не подтверждает равноценность замены: её технические последствия оценивают ответственные специалисты.
Отделите три группы документов
Первая группа описывает принятые решения: проектные схемы, спецификации, согласованные изменения и необходимые задания смежникам. Вторая подтверждает выполненные работы и проверки. Третья помогает эксплуатировать принятую систему: фактические схемы, инструкции оборудования и сведения о согласованных настройках.
Общий состав исполнительной документации в установленной области задаёт приказ Минстроя № 344/пр. Для отопления перечень привязывают к системе и выполненным операциям. Не следует требовать документ на несуществующий вид работ или считать акт оплаты заменой технического подтверждения.
Паспорта оборудования выделите в самостоятельный подраздел реестра. Они описывают изделия, а не качество монтажа всей системы. Если заказчик сам закупает оборудование, заранее назначьте, кто передаёт его документацию монтажнику и включит её в конечный комплект.
Во время работ: фиксировать то, что потом не увидеть
Для трасс и соединений, которые закроют конструкциями или отделкой, заранее установите точки проверки. В документах должны быть понятны система, участок, операция и связь с соответствующей схемой. Набор фотографий без идентификации места не позволяет надёжно восстановить фактическую конфигурацию.
Согласованные отклонения отражают в принятом порядке по мере выполнения. Если монтажник сместил участок из-за препятствия, изменение может затронуть соседние системы и обслуживание. Его нельзя свести к красной линии на копии плана без решения ответственных участников.
Практически удобно вести перечень изменений рядом с реестром документов: что изменено, на каком основании и какие листы заменены. На сдаче это позволит проверить, что исполнительный комплект содержит итоговое состояние, а не промежуточную версию.
Испытание должно относиться к определённому контуру
В отопительном разделе важно различать подтверждение герметичности и результаты проверки работы системы в предусмотренном тепловом режиме. Один документ не следует автоматически считать подтверждением обоих результатов. Конкретные процедуры определяют по проекту, оборудованию и применимым положениям свода правил СП 73.13330.2016, раздел 7.3.
В документе о проверке найдите границы испытанного участка, метод, параметры, условия и заключение. Давление или продолжительность без описания системы нельзя оценить по универсальной таблице из статьи. Нужно знать, какие элементы участвовали в проверке и какие ограничения оборудования учитывались.
Если после испытания участок переделывали, уточните решение о повторной проверке. Дата документа должна соответствовать фактической последовательности. Испытание прежней конфигурации нельзя молча распространить на изменённую систему.
При отсутствии условий для конкретного режима отделите выполненные проверки от перенесённых. В передаче следует указать причину, необходимые условия и порядок завершения. Это точнее записи «система полностью проверена», когда часть результата ещё не подтверждена.
Реестр, который удобно читать принимающей стороне
| Стадия | Что связывают документы | Вопрос при проверке |
|---|---|---|
| Исходные решения | Система, участки и оборудование | По какой версии выполнялся монтаж? |
| Поставка | Фактическая позиция и документ изготовителя | Относится ли паспорт к установленному изделию? |
| Скрываемые операции | Место, выполненная работа и подтверждение проверки | Можно ли найти участок на схеме? |
| Изменения | Решение, основание и обновлённые листы | Все ли затронутые документы заменены? |
| Испытания | Контур, метод, условия и результат | Проверена ли окончательная конфигурация? |
| Настройка и передача | Установленное состояние и сведения для эксплуатации | Можно ли восстановить принятое положение системы? |
Для каждой строки рабочего реестра добавьте номер документа и местонахождение файла. Не нужно переписывать содержимое актов в таблицу; реестр должен помогать их находить и сопоставлять.

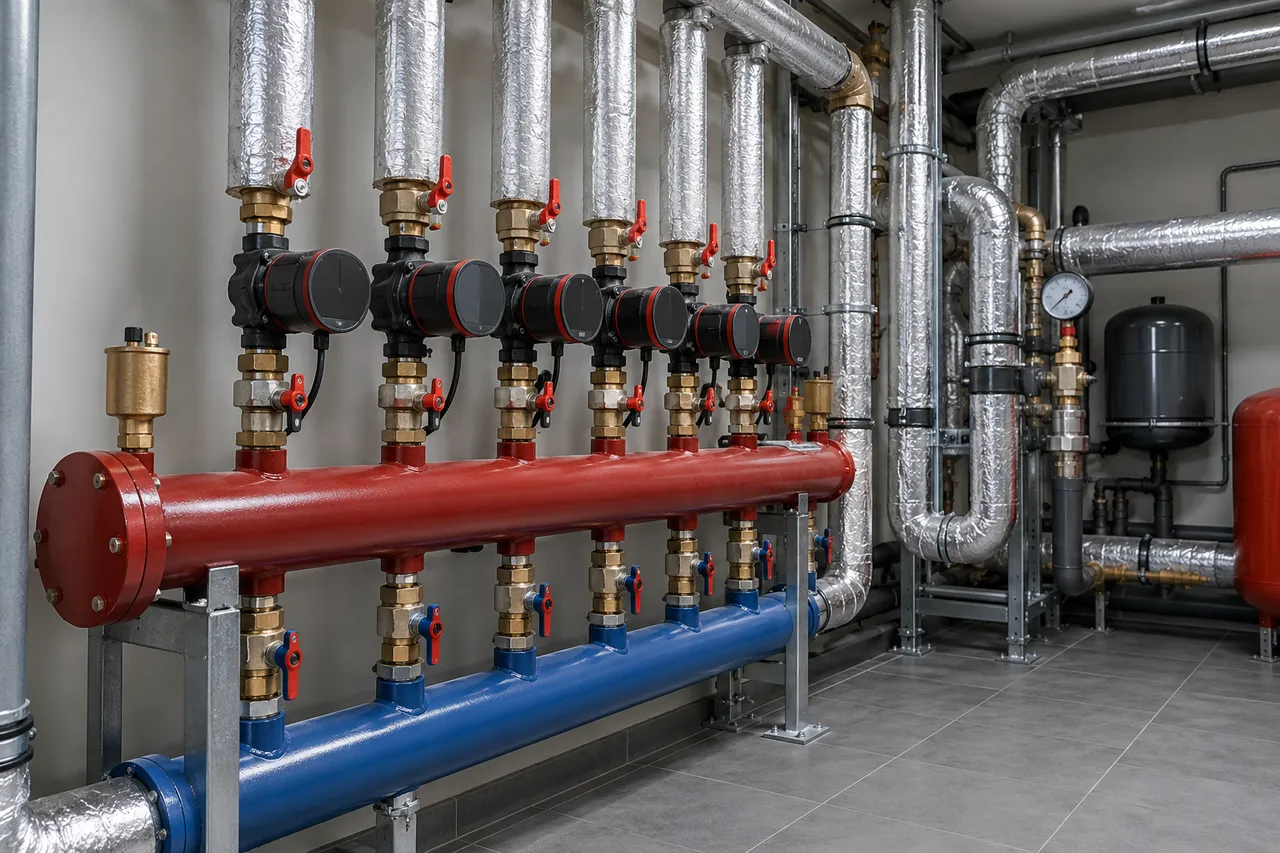

Что передать эксплуатации кроме папки актов
Представителю эксплуатации нужна схема, по которой можно идентифицировать участки и арматуру. Маркировка на объекте и обозначения в документах должны совпадать. Если система включает регулируемые устройства, сведения о принятых настройках передают в предусмотренном договором и технической документацией составе.
Уточните, какие действия после сдачи могут изменить принятый режим и кто вправе их выполнять. Не следует оставлять эксплуатацию с единственной фразой «ничего не трогать»: ей нужны инструкции применённого оборудования и понятные границы ответственности.
Если новая часть присоединена к старой системе, покажите место разделения. Документы не должны создавать впечатление, что подрядчик обновил и проверил все существующие участки здания. Это особенно существенно при поэтапном капитальном ремонте.
Как разделить документы новой и существующей части отопления
При частичной замене отопления исходная схема может включать больше оборудования, чем передаётся подрядчику. Отметьте на ней границы нового монтажа, сохраняемые участки и места подключения. Это позволит определить, какие документы относятся к выполненным работам, а какие используются только как сведения о существующей системе.
Если сохранившаяся часть не имеет полного архива, отсутствие документов нужно зафиксировать отдельно. Нельзя представлять новый монтажный комплект как подтверждение состояния всех старых трубопроводов и приборов. Для затронутых сопряжений специалист определяет необходимый объём проверки и данные, без которых нельзя принять решение о подключении.
При замене оборудования сравните его обозначения в проекте, поставочных документах и фактической схеме. Сходство внешнего вида или мощности не заменяет согласование модели и подключений. Если решение пересмотрено, комплект должен объяснять, что именно установлено и какие связанные материалы заменены. Это особенно полезно для последующей закупки запасных частей.
Какие вопросы задать при передаче настроек
Попросите разделить заводские сведения об оборудовании и параметры, установленные для конкретной системы. Паспорт описывает изделие, но не всегда показывает фактический режим на объекте. Эксплуатации важно понимать, где находятся согласованные настройки, какие устройства к ним относятся и кто уполномочен изменять их в дальнейшем.
Для регулируемых элементов полезна связь между обозначением на схеме и записью о настройке. Если устройство заменяется, эта связь помогает восстановить исходные данные для решения специалиста. Самостоятельно переносить положение одного регулятора на похожий элемент другой ветви нельзя: внешнее сходство не доказывает одинаковые условия работы.
Обсудите также сведения о режимах, которые не удалось проверить в доступных условиях. В документах должны быть разделены выполненные проверки и отложенные действия. Для последних указывают необходимые условия и дальнейший порядок. Запись о готовности монтажа не должна скрывать отсутствие подтверждения конкретного эксплуатационного режима.
Как подготовить комплект к передаче новому обслуживающему персоналу
Представьте, что систему принимает человек, который не участвовал в строительстве. Сможет ли он по документам найти обслуживаемый узел, определить его принадлежность и открыть нужную инструкцию? Такой просмотр выявляет организационные пробелы: неопределённые названия файлов, отсутствующий реестр и несвязанные обозначения.
В реестр включайте только документы с понятным статусом. Предварительные схемы и отменённые листы храните отдельно от актуального комплекта. Если используется электронный архив, проверьте читаемость и возможность поиска по обозначению системы или оборудования. Длинное название папки не заменяет последовательную структуру внутри неё.
Передачу полезно завершить перечнем открытых вопросов, если они остаются. Отдельно укажите замечания к выполненным работам, рекомендации по существующей части и задачи будущего обслуживания. Их смешение затрудняет решение о приёмке и создаёт неверное представление об ответственности сторон. Документы отопления должны помогать пользоваться результатом, а не только подтверждать сам факт передачи папки.
Как провести выборочную проверку комплекта
Выберите один отопительный контур или ветвь. Найдите его на фактической схеме, сверьте обозначения оборудования и связанные документы поставки. Затем установите, какие выполненные операции подтверждены и каким испытанием охвачена эта часть. В завершение проверьте, что сведения доступны эксплуатации в принятом формате.
Если обнаружено расхождение, сформулируйте его точно: неверное обозначение, отсутствующий лист, неподтверждённое изменение или неизвестная граница испытания. Требование «переделать всю исполнительную документацию» без перечня причин затрудняет исправление и повторную проверку.
Для обсуждения монтажа отопления со СМП передайте схемы, границы нового и сохраняемого объёма и требования к документам. Состав проверок и результат передачи стоит определить вместе с монтажным заданием.
